在生产管理、业务流程优化和精益管理中，很多问题并不是出在某一个具体环节，而是隐藏在整个流程之中。例如，产品在不同工序之间反复等待、库存积压、信息传递缓慢，或者某些环节存在重复操作。想要发现这些问题，首先需要把完整的流程梳理清楚。
VSM 价值流程图（Value Stream Mapping），也叫价值流图，就是一种用于可视化分析价值流动的工具。它可以将产品、物料、信息从供应商到客户的整个过程呈现在一张图中，并结合加工时间、等待时间、库存等数据，帮助识别流程中的浪费和改善空间。
下面就从 VSM 价值流程图的定义、组成、绘制方法入手，并介绍如何使用万兴图示通过模板和 AI 快速制作价值流图。
一、VSM 价值流程图是什么？快速了解价值流图
1. 什么是 VSM 价值流程图？
VSM 价值流程图（Value Stream Mapping）是一种用于分析产品或服务价值流动过程的可视化工具。
它通过展示流程、信息流、物料流、库存、加工时间和等待时间等内容，帮助快速看清流程中的浪费、瓶颈和改善空间。
简单来说，普通流程图关注事情怎么完成，而 VSM 更关注价值如何流动，以及哪里存在浪费。
2. VSM 价值流程图有什么作用？
VSM 主要用于从整体流程出发发现问题，常见作用包括：
- 梳理流程：明确产品、物料和信息的流动过程。
- 识别浪费：发现等待、库存、搬运、返工等问题。
- 定位瓶颈：找出影响流程效率的关键环节。
- 分析效率：结合加工时间、等待时间等数据评估流程。
- 辅助改善：为流程优化和未来状态设计提供依据。
3. VSM 价值流程图包含哪些内容？
VSM 通常由以下几类核心内容组成：
- 客户 / 供应商：表示价值流的起点和终点。
- 流程节点：展示生产、加工、组装、检验等环节。
- 信息流：展示订单、计划、指令等信息的传递。
- 物料流：展示原材料、半成品和产品的流动。
- 库存：记录各流程之间的库存或在制品。
- 流程数据：标注加工时间、等待时间、周期时间等关键数据。
- 时间线：汇总价值增值时间与等待时间，辅助判断流程效率。
二、用万兴图示制作 VSM 价值流程图：模板 + AI 快速完成
确定流程和数据之后，就可以使用万兴图示制作价值流图。
如果已经有比较成熟的流程，可以直接使用模板快速修改；如果只有流程主题或文字描述，则可以使用 AI 帮助整理流程结构并生成初稿。
1. 使用模板快速制作 VSM 价值流程图
如果已经明确需要制作什么类型的价值流图，使用模板可以减少从零开始搭建结构的时间。
步骤 1查找 VSM 相关模板

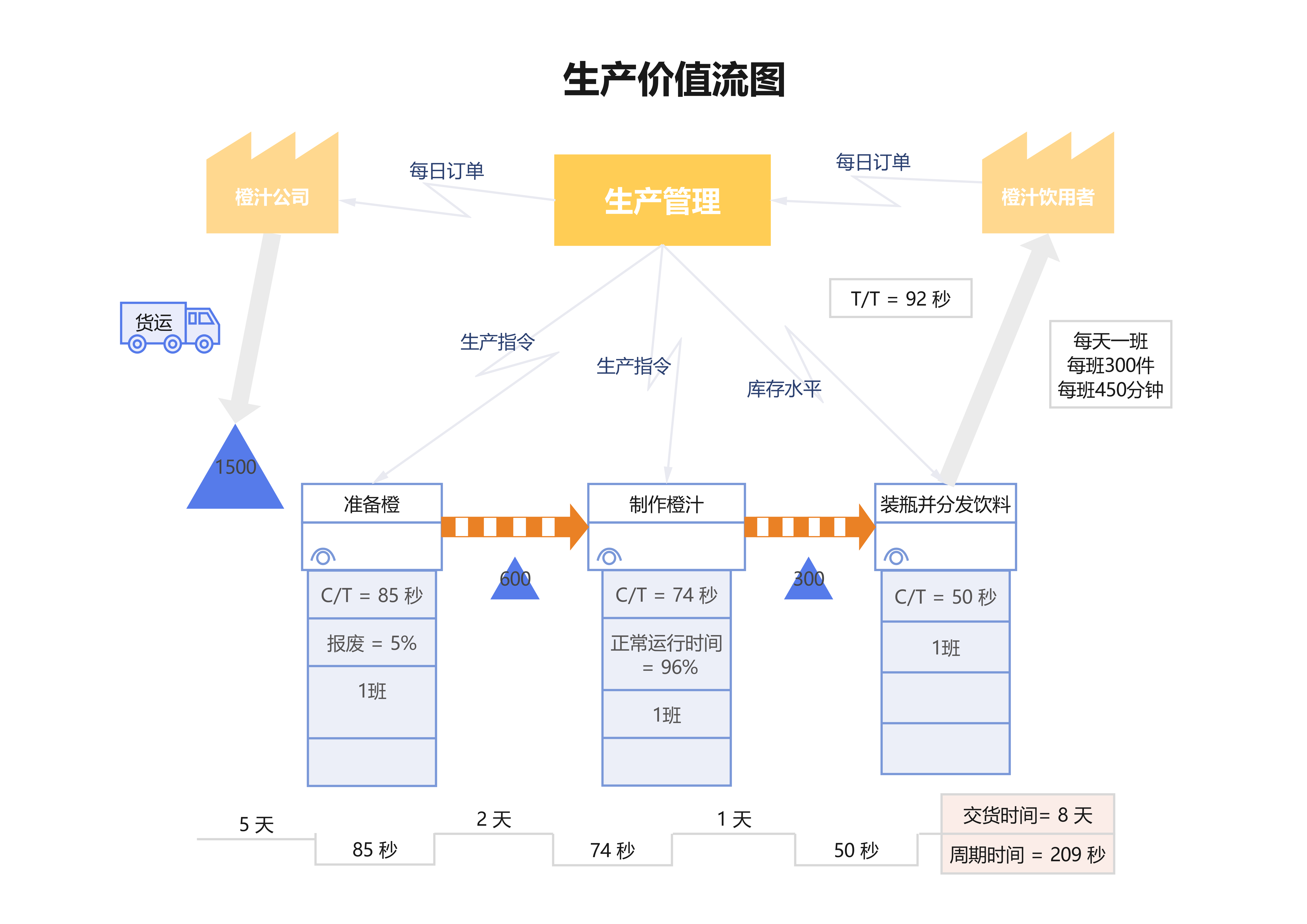

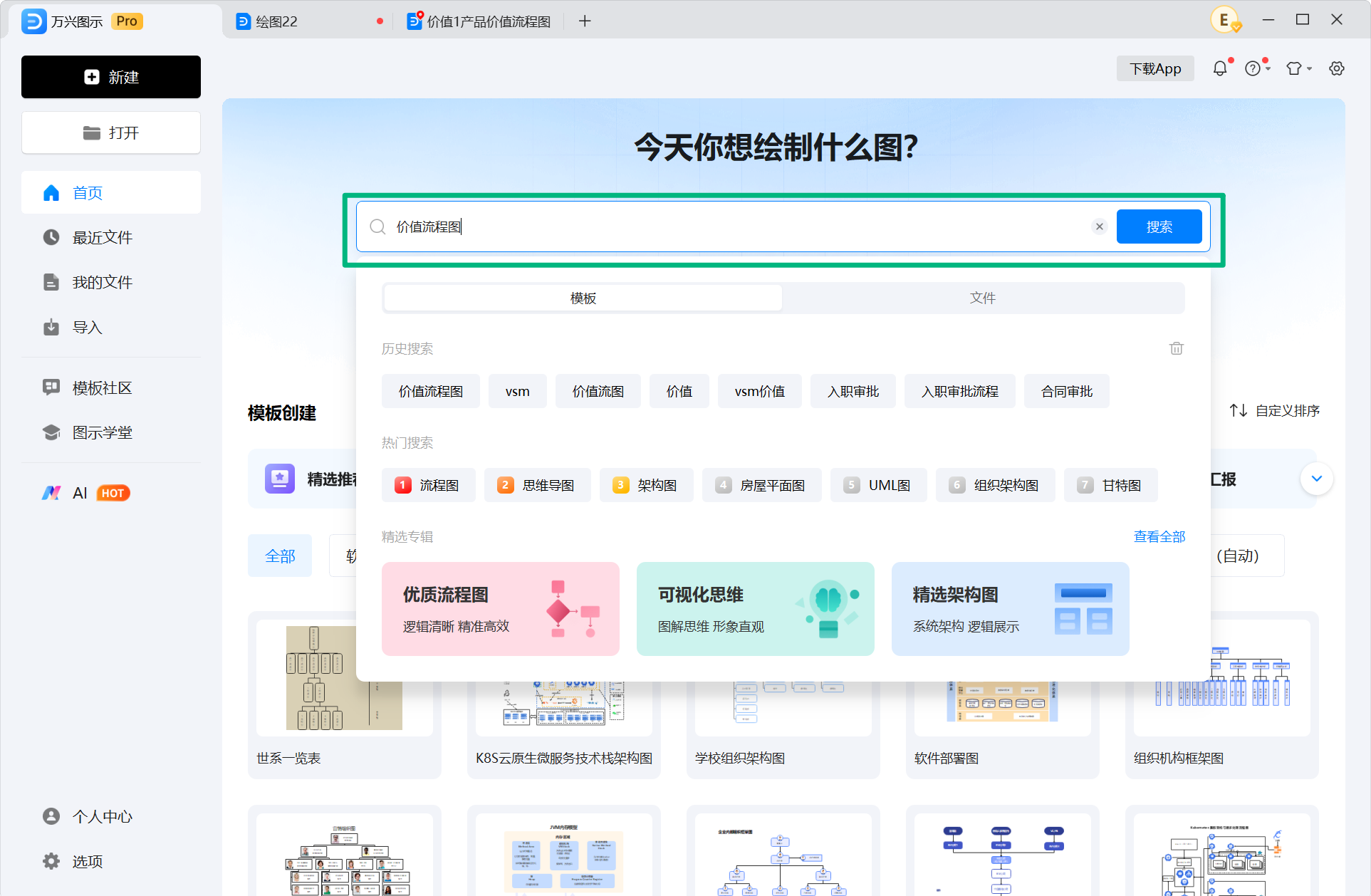

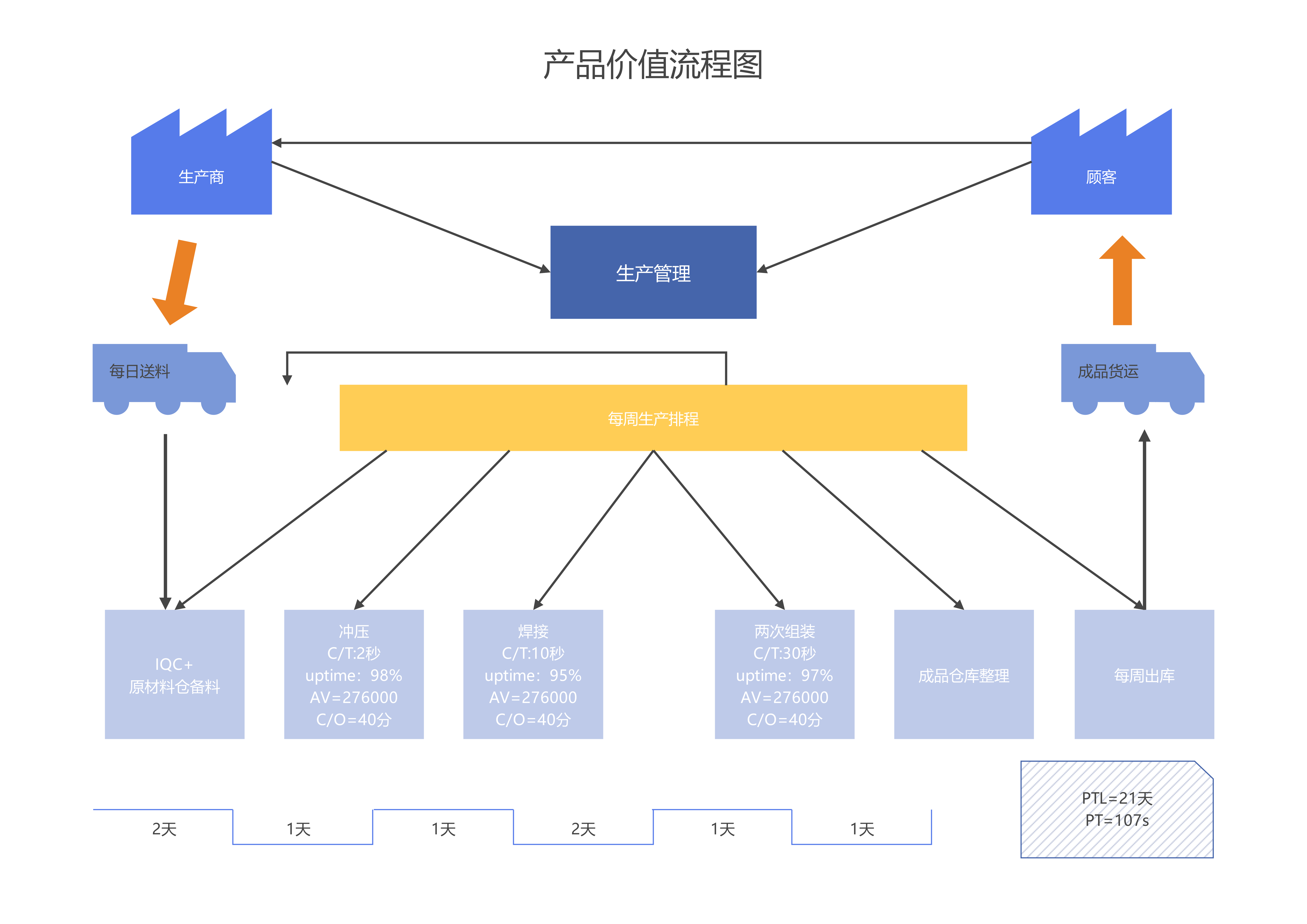

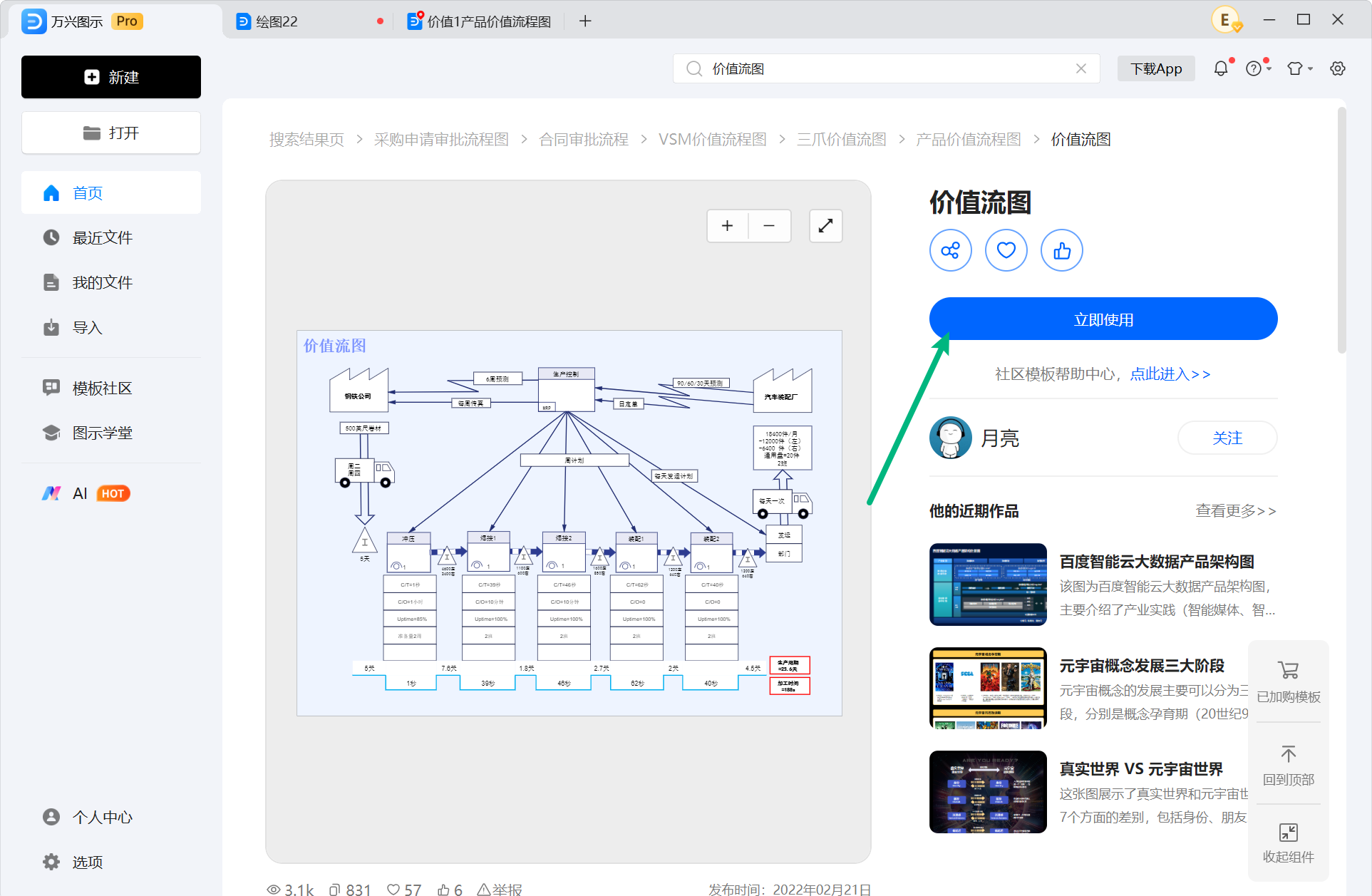

进入万兴图示后，可以在模板中搜索【价值流程图、价值流图】，根据自己的需求查找合适的模板。
步骤 2选择模板并进入编辑
找到结构接近的模板后，可以打开查看具体内容，并点击【立即使用】进入编辑页面。

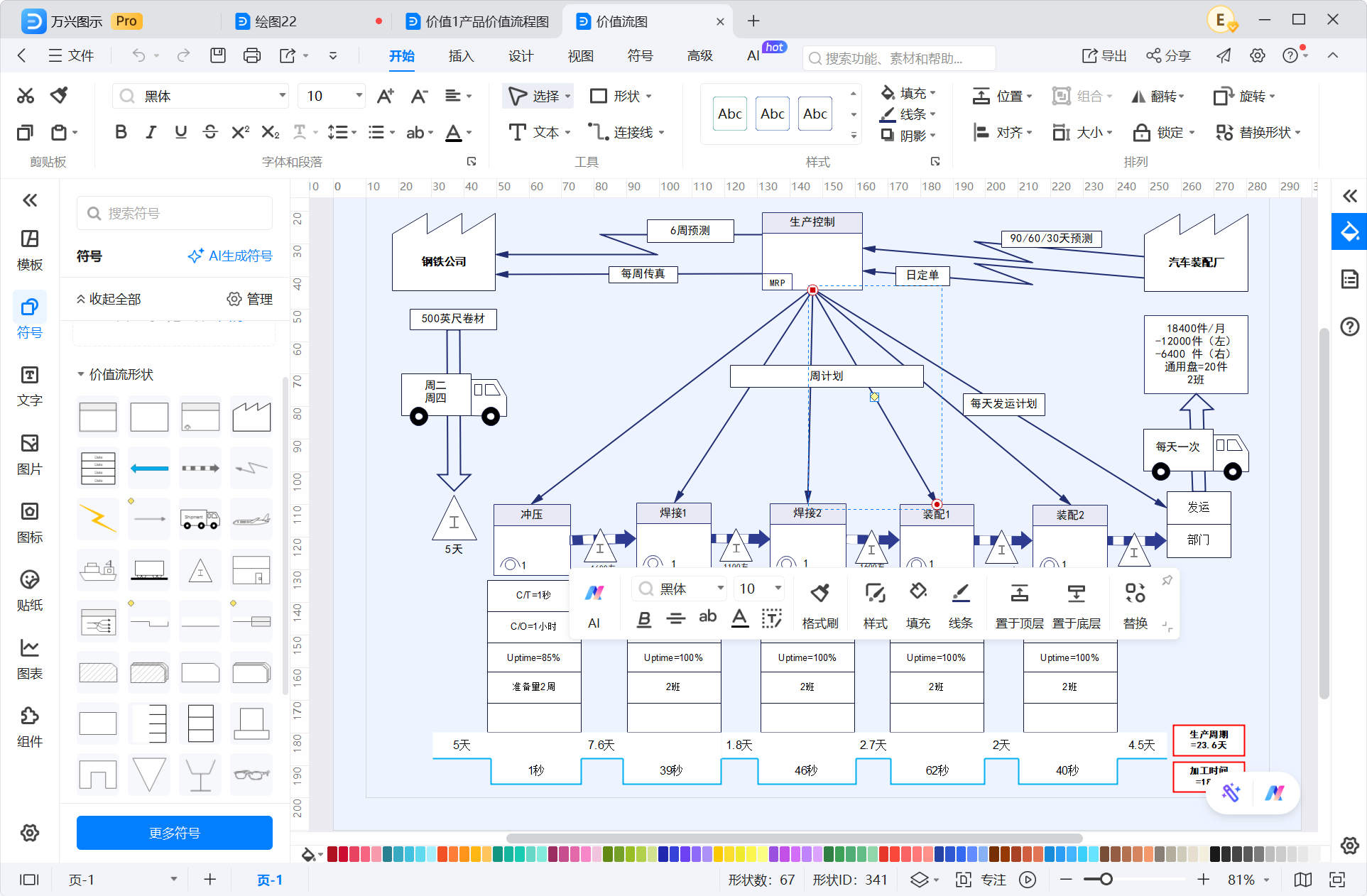

根据实际流程修改流程节点、客户和供应商、信息流、物料流、库存信息、时间数据等内容。
步骤 3保存与导出
完成编辑后，可以直接保存，也可以导出为图片、PDF、Visio、Word 等格式。
使用模板的方式比较适合已经梳理好业务或生产流程，希望快速完成专业图表的情况。
2. 使用 AI 快速生成价值流图
如果已经梳理好生产、业务或服务流程，也可以直接使用万兴图示的 AI 功能，通过提示词快速生成 VSM 价值流程图。
步骤 1输入 VSM 价值流程图提示词
进入万兴图示后，选择左侧侧边栏的【AI】，进入 AI 功能界面。
在输入框中描述需要制作的价值流图主题、流程环节、参与对象以及相关数据。如果只有一个大致方向，可以直接告诉 AI 想制作什么类型的 VSM 价值流程图；如果已经整理好完整流程，则可以将具体内容写入提示词。
例如：

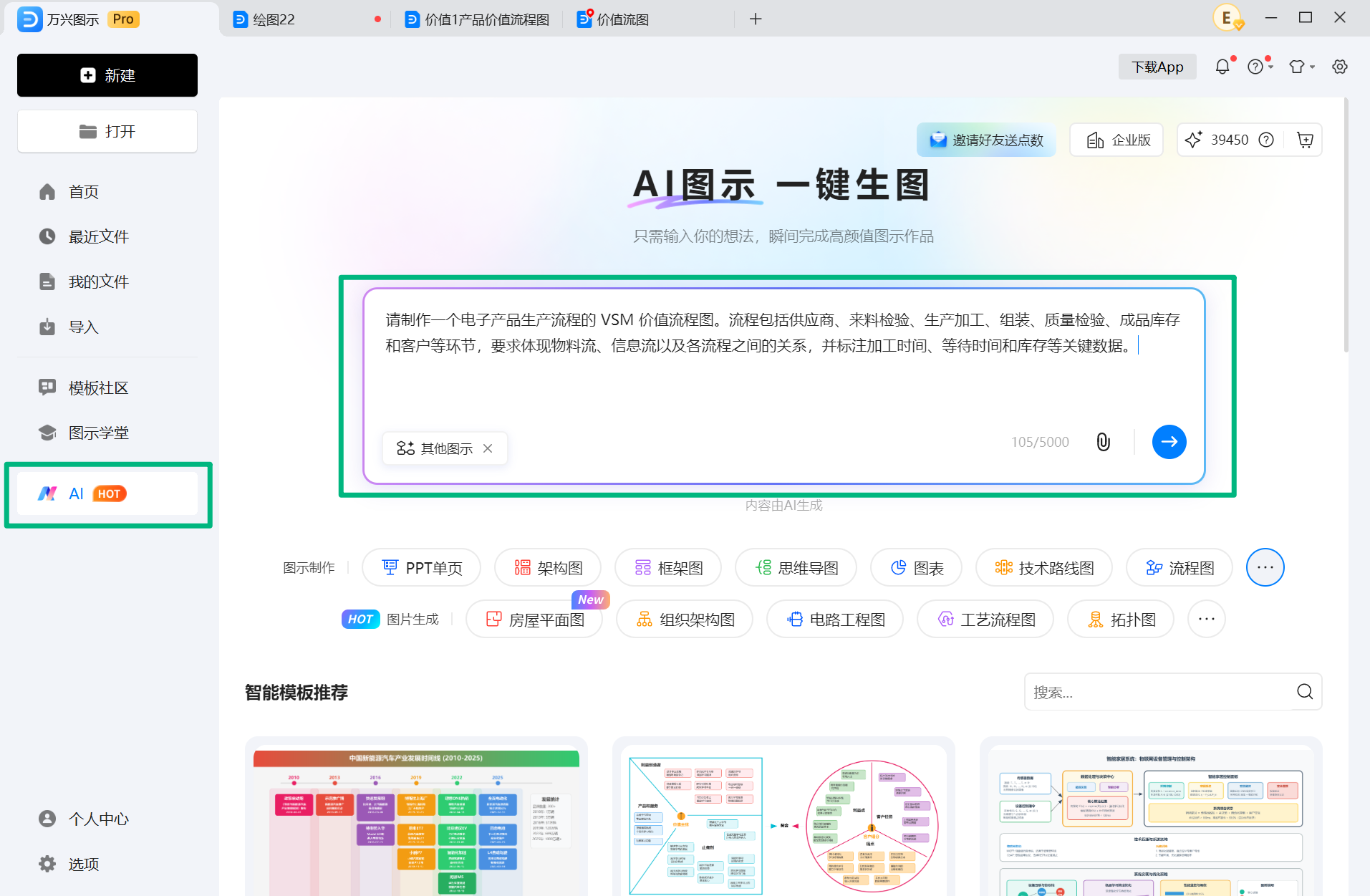

请制作一个电子产品生产流程的 VSM 价值流程图。流程包括供应商、来料检验、生产加工、组装、质量检验、成品库存和客户等环节，要求体现物料流、信息流以及各流程之间的关系，并标注加工时间、等待时间和库存等关键数据。
如果已经整理好生产流程、业务流程或相关资料，也可以将具体内容写入提示词，让 AI 根据提供的信息梳理价值流结构。
输入提示词后，将下方图示制作选择为【...】>【其他图示】，然后点击【→】生成按钮，AI 会根据提供的信息梳理流程，并生成对应的价值流图。
步骤 2检查并调整

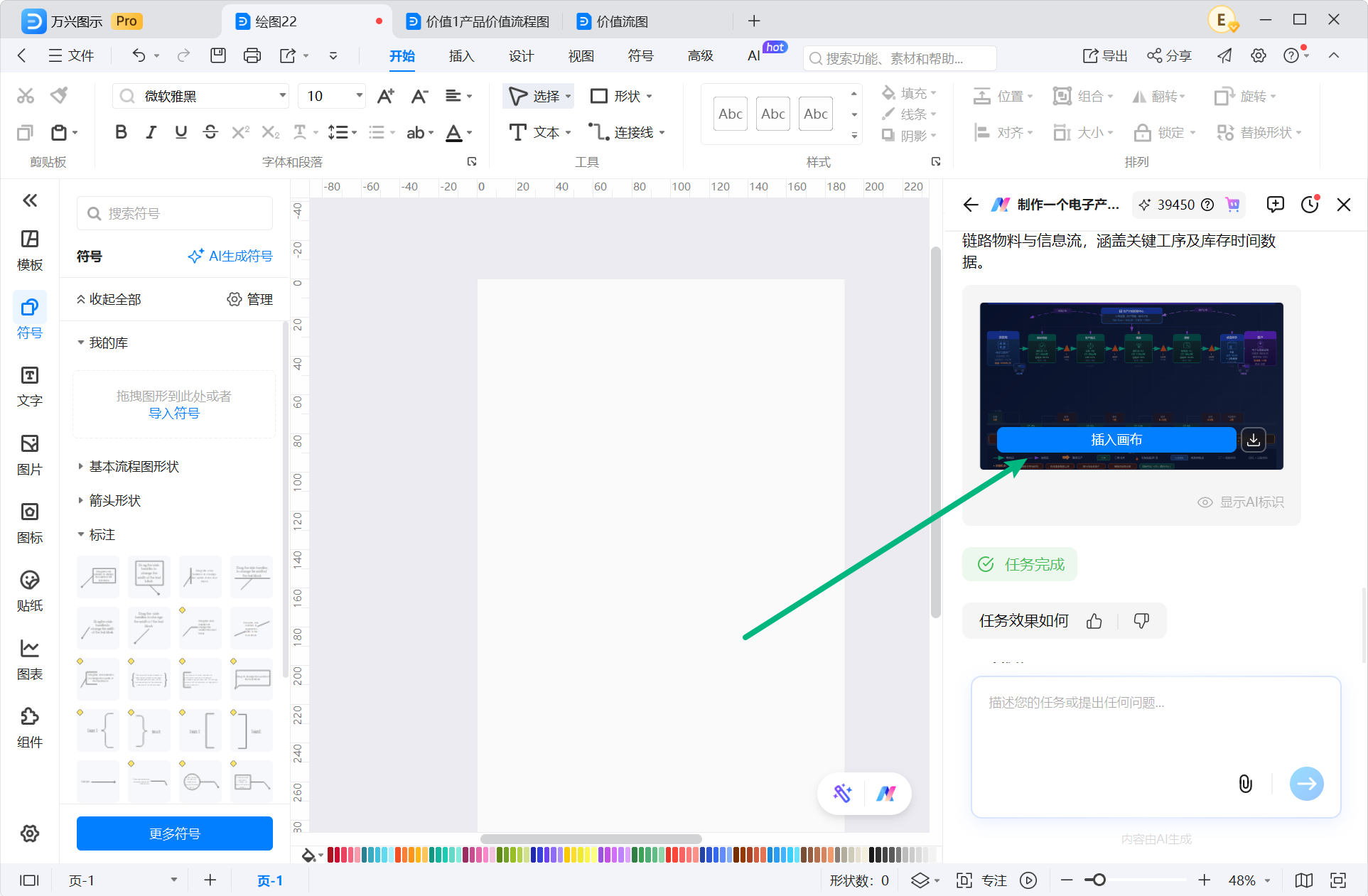

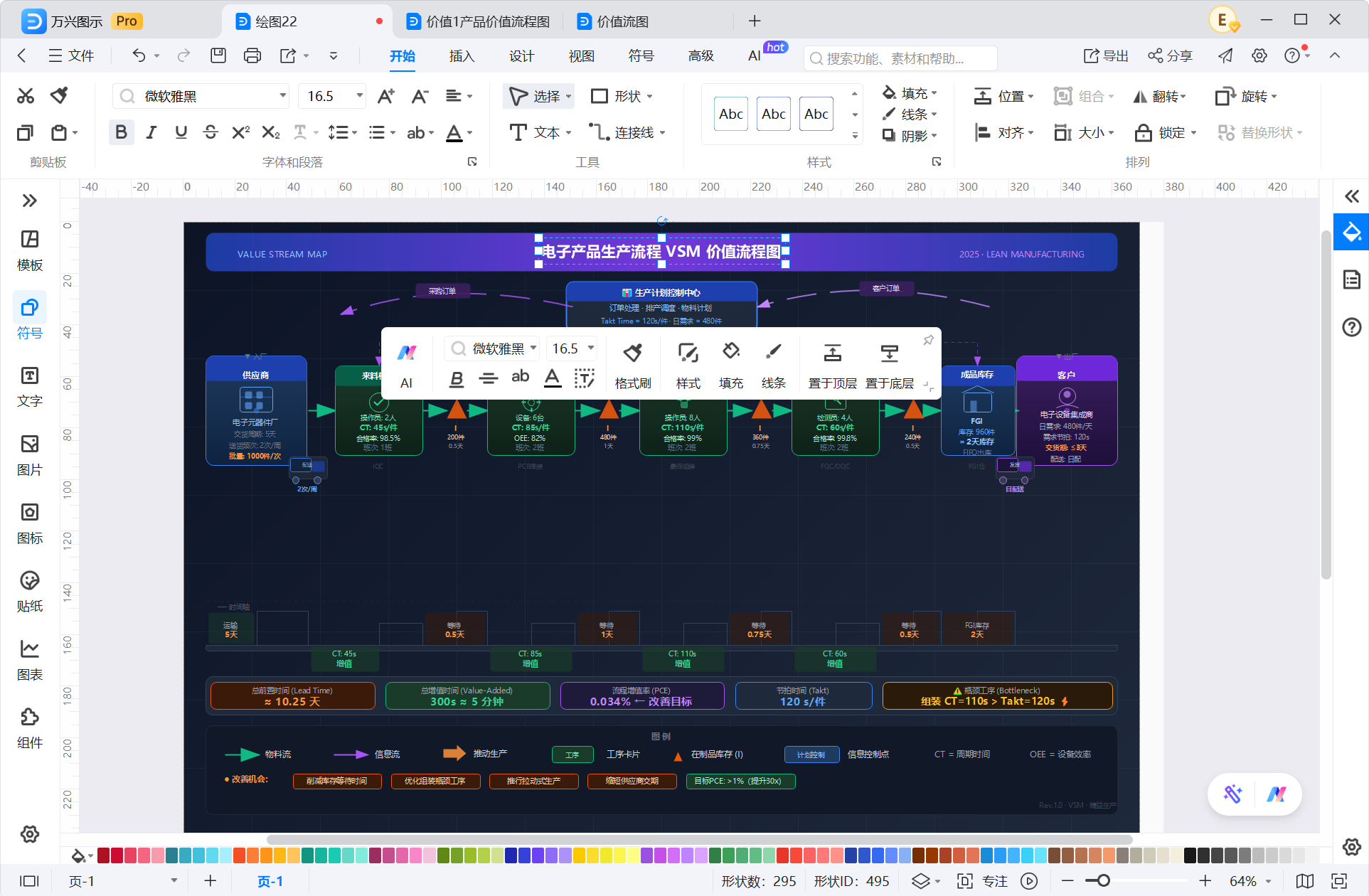

AI 生成完成后，可以查看生成结果，确认整体流程和结构是否符合实际需求。
确认后，可以将生成内容插入画布，再根据实际情况进行调整。
重点检查：
- 流程节点是否完整
- 流程顺序是否准确
- 信息流、物料流是否合理
- 库存、等待等数据是否准确
- 各环节之间的关系是否清晰
如果发现内容需要修改，可以直接编辑对应节点，补充或删除流程，也可以调整节点层级和整体布局，让价值流图更加清晰。
步骤 3保存与导出

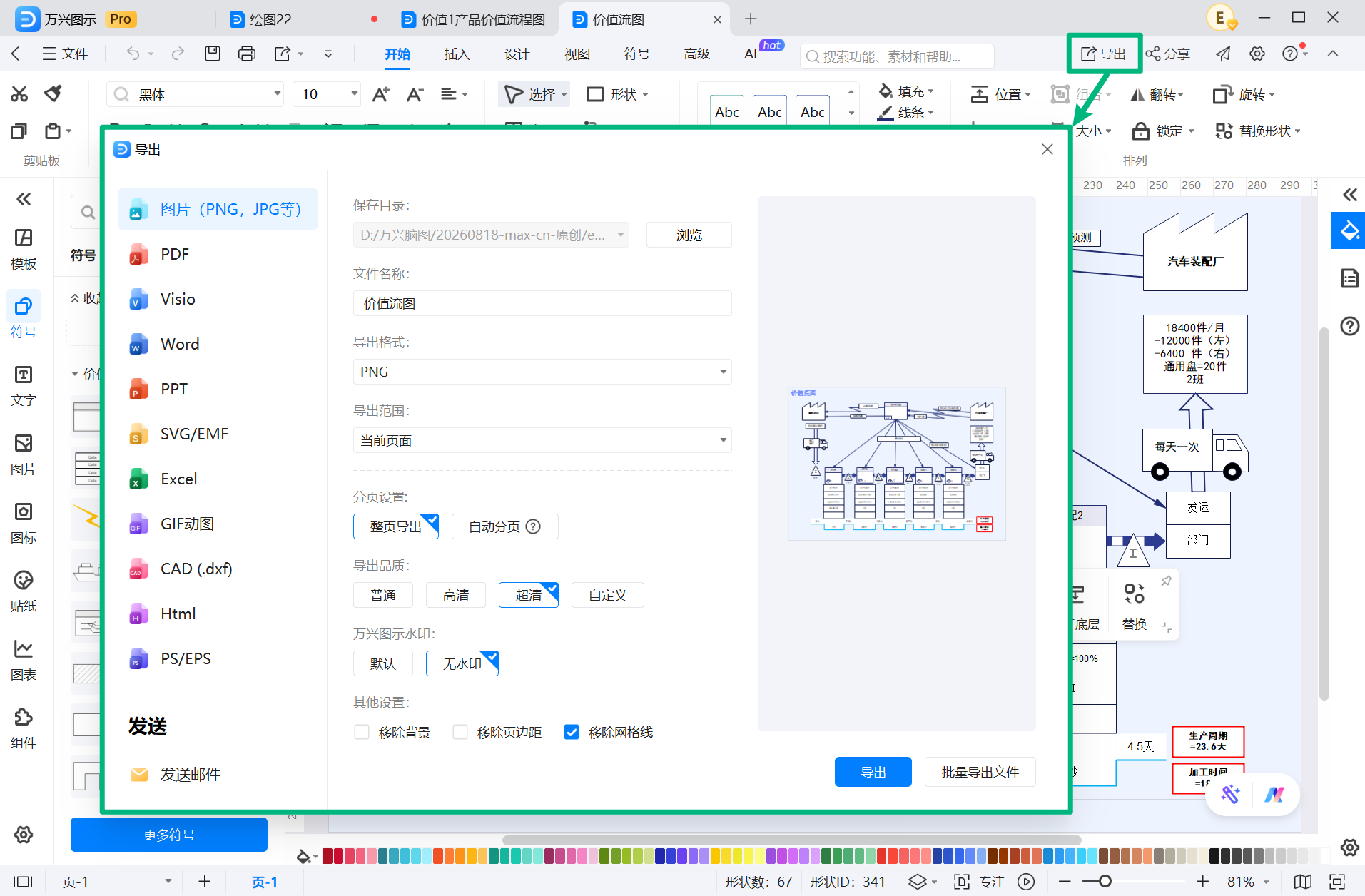

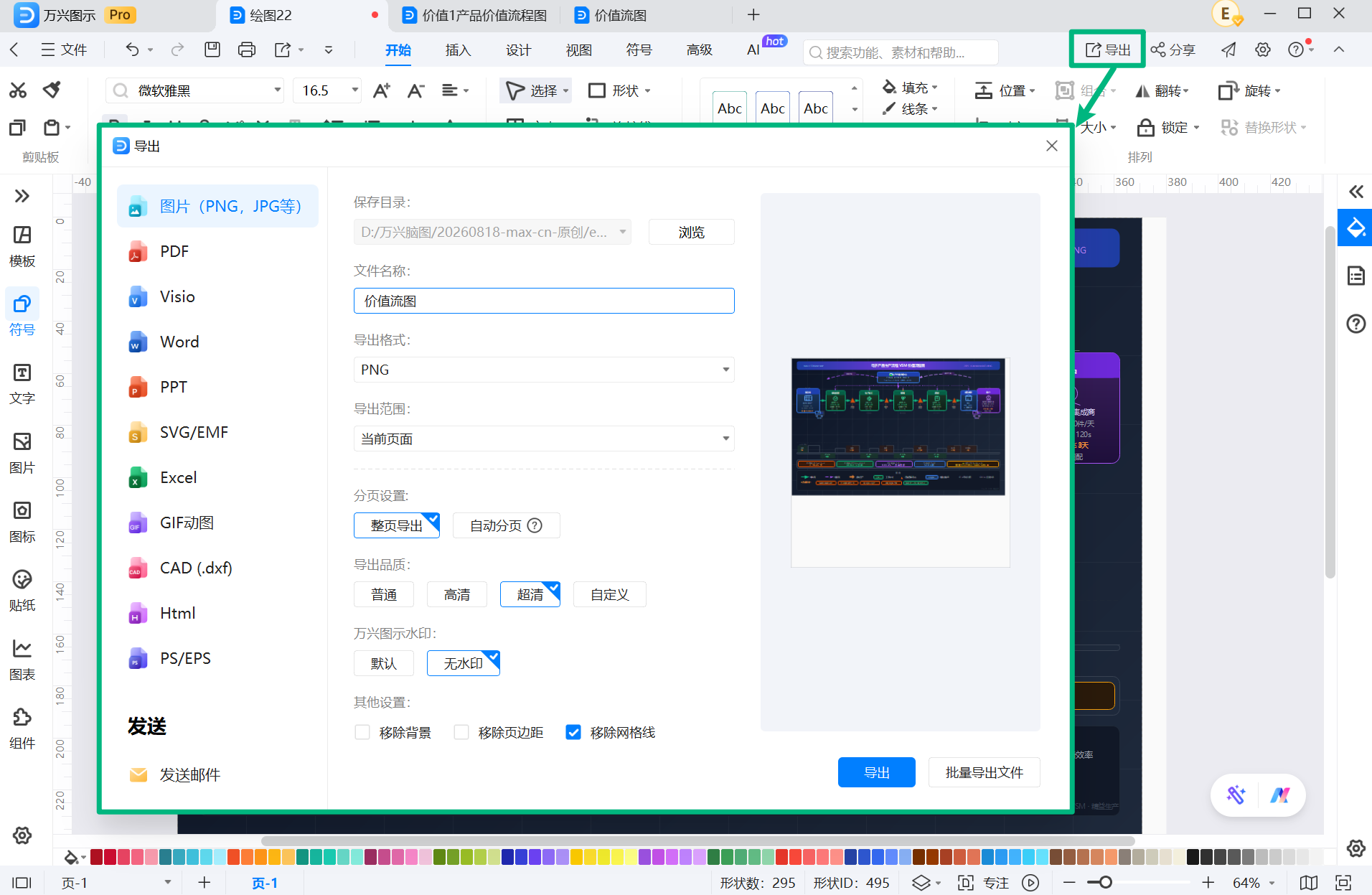

完成价值流图后，保存文件即可。根据实际使用需求，还可以将图表导出为图片、PDF 等格式，用于流程分析、生产管理、精益改善、项目汇报或内部培训。
提示：AI 生成的价值流图适合快速梳理流程和制作初稿，但涉及实际生产数据、加工时间、库存数量等内容时，建议根据真实业务情况进行核对和修改。
3. VSM 价值流程图模板与 AI，哪种方式更适合？
使用万兴图示制作价值流图时，可以根据自己的准备程度选择不同的方法。
| 制作方式 | 适合情况 | 优点 |
| 模板制作 | 已经明确流程结构 | 快速套用，修改方便 |
| AI 生成 | 只有主题或流程描述 | 自动梳理结构，快速生成初稿 |
如果已经有比较完整的价值流结构，可以直接选择模板并修改内容；如果只有一个主题或者已经整理好了文字流程，则可以使用 AI 快速生成初稿。
对于比较复杂的 VSM 价值流程图，也可以先通过 AI 梳理基本结构，再结合实际流程和数据进行人工调整。
三、VSM 价值流程图怎么画得清晰？制作时注意这些细节
除了梳理准确的流程和数据，价值流图的版式也会影响阅读和分析效果。
- 明确统一的流程方向：尽量按照统一方向展示价值流，例如从左到右，让读者可以快速理解流程顺序。
- 区分信息流与物流：信息流和物料流承担不同作用，应通过不同的线条、箭头或图形进行区分，避免各种连接关系混在一起。
- 突出关键数据：价值流图不是数据表格，不需要把所有数据全部堆在图中。建议重点展示加工时间、等待时间、库存等与流程效率直接相关的信息。
- 控制图表复杂度：流程较长时，不要为了完整而将所有细节都塞进一张图。如果内容过于复杂，可以拆分成多个价值流图，分别分析不同阶段。
- 区分现状与未来状态：如果是用于流程改善，可以先绘制现状价值流图，准确记录当前流程；完成分析后，再绘制未来状态价值流图，展示优化后的目标流程。
四、结语
VSM 价值流图并不只是将生产或业务流程画出来，而是通过流程、信息流、物料流、库存和时间数据等内容，对整个价值流进行可视化分析。
通过价值流图，可以更直观地发现流程中的等待、库存、返工和重复操作等问题，并进一步寻找流程优化和改善的方向。
如果需要制作 VSM 价值流程图，可以使用万兴图示。一方面可以直接套用价值流图相关模板，快速完成流程绘制；另一方面也可以利用 AI，根据主题或详细的流程描述自动生成初稿，再结合实际业务进行修改。
对于生产流程梳理、业务流程分析、精益改善和项目汇报等场景，使用模板或 AI 都可以让价值流图的制作更加高效。
