流程图不仅要“画出来”，更要让人能够快速看懂。如果节点排列混乱、连接线交叉、判断分支不清晰，即使流程内容完整，也会影响阅读和使用。
那么，流程图绘制有哪些规范？如何让流程图更加清晰、专业？本文以万兴图示为主要工具，从流程梳理、节点设计到布局优化，介绍实用的流程图绘制方法。
一、流程图绘制的基本规范
1. 先梳理流程逻辑
绘制前先明确开始、步骤、判断和结束，理清各节点之间的先后关系和分支。例如：
提交申请 → 部门审核 → 是否通过 → 备案/修改 → 结束
2. 保持流程清晰易读
主流程尽量按照从上到下或从左到右排列，节点文字保持简洁，判断分支明确标注“是/否”，同时减少连接线交叉，并保持节点大小、间距和对齐方式统一。
3. 正确使用流程图符号
根据节点含义选择对应图形：开始/结束表示起止，矩形表示处理，菱形表示判断，输入/输出表示数据，连接线表示流程方向。同类节点保持统一。
二、用万兴图示绘制流程图
万兴图示提供丰富的流程图模板和标准图形，也支持 AI 生成，可以根据不同需求选择模板、AI 或空白画布开始绘制。
1. 用模板快速搭建流程结构
如果已经知道流程的大致结构，但不想从零开始绘制，可以直接使用万兴图示的流程图模板。
进入万兴图示后，可以根据需求搜索相关模板，例如基本流程图、工作流程图、业务流程图、审批流程图、生产流程图、泳道图等。
选择合适模板后，不需要重新设计整张图，只需根据实际业务修改节点文字、增删步骤和调整流程关系。
这种方式尤其适合常见的办公流程、项目流程和业务流程。
2. 用 AI 将文字流程生成流程图
如果已经有完整的流程描述，也可以使用万兴图示 AI 快速生成流程图。
例如输入：

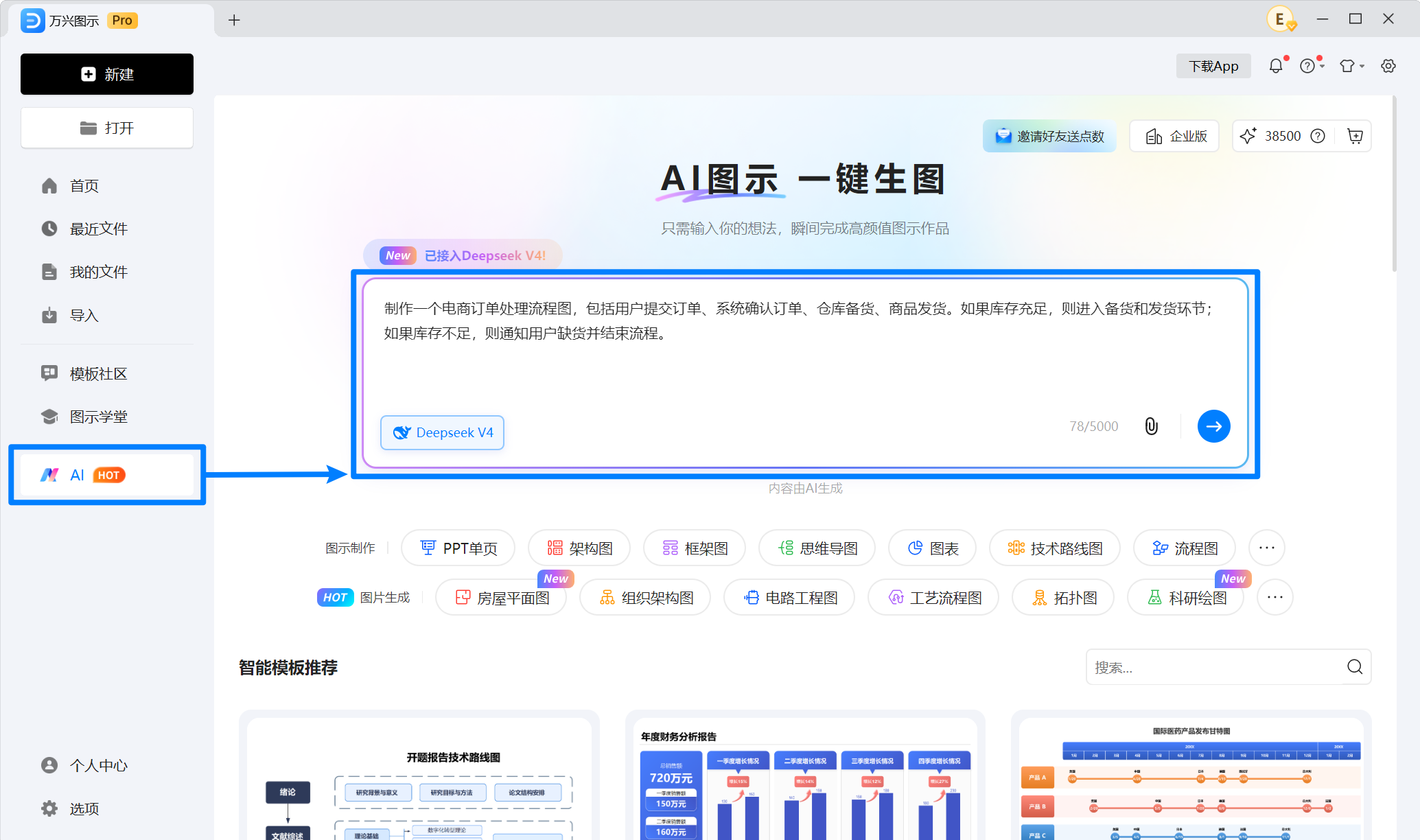

制作一个电商订单处理流程图，包括用户提交订单、系统确认订单、仓库备货、商品发货。如果库存充足，则进入备货和发货环节；如果库存不足，则通知用户缺货并结束流程。
AI 可以根据文字内容快速生成流程结构。
生成后不要直接使用，而是重点检查以下内容：
- 流程节点是否完整
- 判断分支是否正确
- “是/否”等条件是否对应正确
- 连接线方向是否合理
- 是否存在多余或遗漏的步骤
AI 更适合快速搭建流程初稿，最终的逻辑检查和细节调整仍需要人工完成。
3. 空白画布手动绘制
对于结构比较特殊，或者需要完全按照自己的要求设计的流程，可以使用空白画布。
基本过程为：
添加流程图图形 → 输入节点内容 → 添加连接线 → 设置判断分支 → 调整布局 → 统一样式
万兴图示提供标准流程图符号，可以直接拖拽到画布中使用，再通过连接线建立节点之间的关系。
三、流程图绘制完成后，重点优化这几个地方
流程图初步完成后，不要急着导出。尤其是节点较多的流程，花一点时间调整布局，能够明显提升整体可读性。
1. 统一流程方向
先确定一条主要阅读路径。
例如：
开始 ↓ 提交申请 ↓ 审核 ↓ 判断 ↓ 处理结果 ↓ 结束
尽量不要让主流程频繁向左、向右折返。
如果流程中出现回退、循环等情况，可以将异常流程放在旁支中，避免影响主流程阅读。
2. 减少连接线交叉
连接线交叉是流程图最常见的问题之一。
可以通过调整节点位置、改变节点排列方式或重新规划流程方向，减少不必要的交叉。

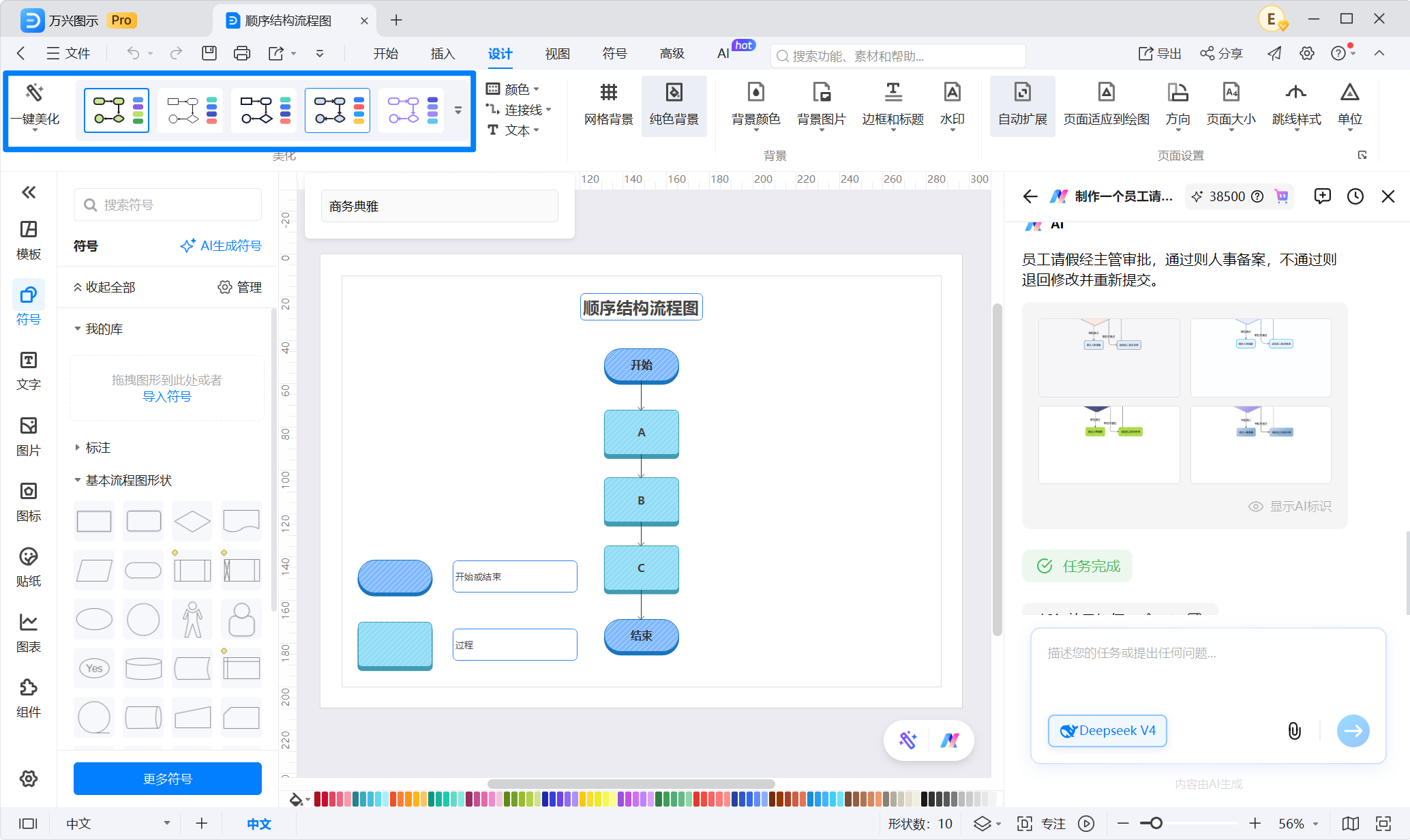

对于节点较多的流程图，可以利用万兴图示的对齐、分布和自动布局等功能快速整理节点位置，让流程结构更加规整。
3. 保持节点大小和间距一致
同一层级的节点最好保持相同或接近的尺寸，并让上下、左右间距尽量统一。
例如：
审核资料 → 判断结果 → 通知结果
三个节点如果大小不同、间距不一致，就容易产生视觉上的凌乱感。
使用万兴图示的对齐和分布功能，可以快速调整多个节点的位置。
4. 让判断分支一眼看懂
判断节点通常是流程图中最容易产生阅读障碍的位置。
例如：
是否审核通过？
应该明确标出：
是 → 进入备案
否 → 返回修改
不要只连接两条线，却不说明每条线代表什么结果。
如果判断条件比较复杂，可以拆成多个判断节点，不要把大量条件塞进一个图形中。
5. 控制节点中的文字
流程图不是文档，不适合把完整段落直接放进节点。
例如：
用户填写个人基本信息、联系方式以及申请原因，并上传相关证明材料后提交申请。
可以简化为：
填写申请信息 → 上传材料 → 提交申请
如果需要补充详细说明，可以通过备注或辅助文字进行解释。
6. 控制颜色和视觉层级
流程图中的颜色不宜过多。
可以使用统一的颜色区分不同类型的节点，例如：
- 普通处理步骤使用统一样式
- 判断节点保持明显区分
- 关键节点适当突出
- 异常或风险流程使用醒目样式
重点不是让流程图“颜色丰富”，而是让颜色帮助用户快速理解流程。
四、总结
绘制流程图的重点并不是把各种图形放到画布上，而是让流程逻辑清楚、节点表达准确、连接关系明确、整体布局规整。
实际绘制时，可以先梳理流程，再根据需求选择万兴图示的 AI、模板或空白画布快速建立结构。完成初稿后，重点检查判断分支、连接线、节点间距和整体方向，并利用对齐、分布、自动布局等功能进行优化。
对于简单流程，可以直接套用模板；流程内容已经整理好的，可以使用 AI 快速生成；需要高度自定义的复杂流程，则可以使用空白画布手动绘制。通过不同方式组合使用，可以更高效地完成清晰、规范的流程图。
