在生产制造过程中，从原材料进入工厂，到加工、检验、包装和成品入库，往往涉及多个工序和设备。如果只用文字描述，不仅不够直观，也不容易快速发现流程中的衔接问题。
生产流程图可以将复杂的生产过程转化为清晰的可视化图表。其中，生产工艺流程图主要用于展示产品具体如何生产、各工序如何衔接；生产计划及调度管理流程图则更关注生产任务如何制定、分配和协调。下面就从生产流程图的类型、应用场景、绘制步骤以及工具选择几个方面，介绍生产流程图怎么画。
一、什么是生产流程图？一张图看清产品如何生产
1. 生产流程图是什么？
生产流程图是一种用于展示产品生产过程、工艺步骤和生产管理关系的流程图。
它可以将原材料、加工、检验、包装、入库等环节按照实际顺序连接起来，直观呈现：
- 原材料如何进入生产流程
- 产品需要经过哪些工序
- 各工序之间如何衔接
- 哪些环节需要进行检验或判断
- 产品最终如何完成生产
例如，一张食品生产流程图可以表示为：
原料验收 → 原料处理 → 加工 → 质量检验 → 包装 → 成品入库
通过流程图，可以快速了解产品从原料到成品的完整生产过程。
2. 生产流程图有哪些类型？
生产流程图可以应用于具体的生产工艺，也可以用于生产管理。本文主要介绍以下两种类型。

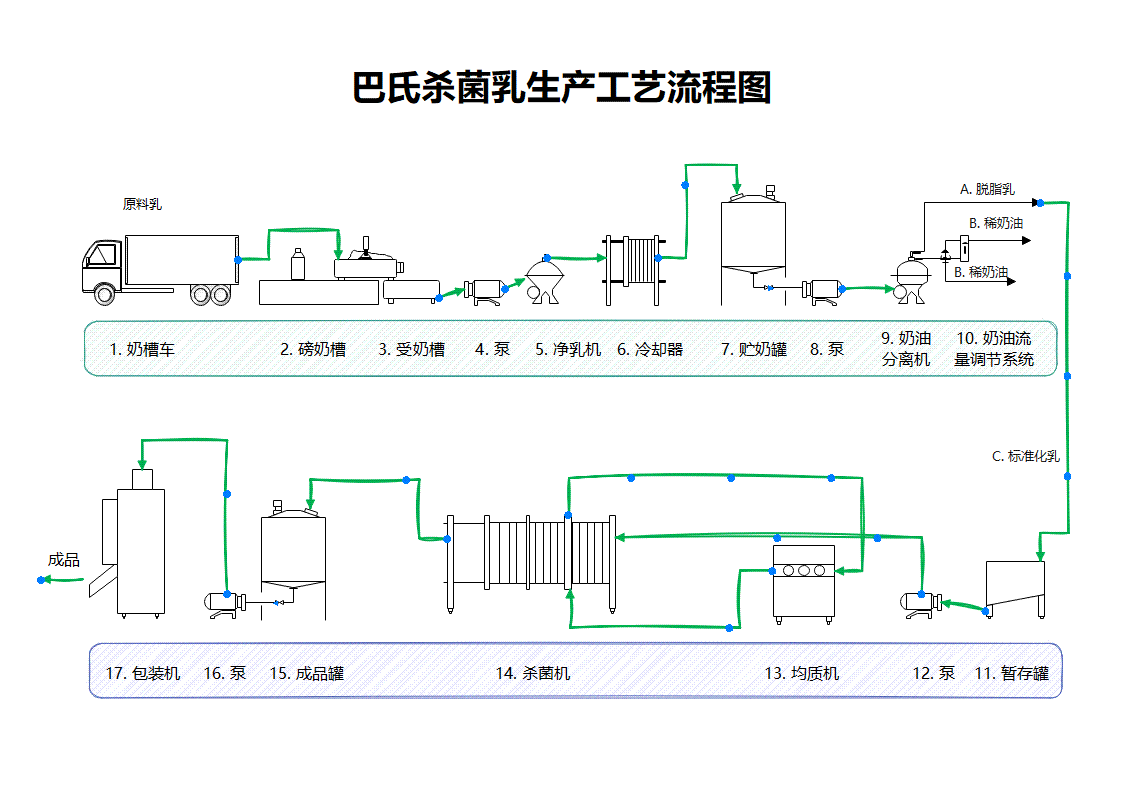

生产工艺流程图
主要展示产品从原材料准备到加工、检验、包装和入库的具体生产过程，重点体现生产工序和工艺之间的关系。
例如：原料 → 加工 → 检验 → 包装 → 成品
这是生产流程图中比较常见的一种，也是本文重点介绍的类型。
生产计划及调度管理流程图
主要用于生产管理，重点展示从生产需求确认、计划制定，到任务分配、生产调度、进度跟踪和完工反馈等管理环节。
简单来说，生产工艺流程图解决“产品怎么生产”的问题，生产计划及调度管理流程图解决“生产任务怎么安排”的问题。
二、生产流程图有什么用？常见场景与模板案例
生产流程图适合用于生产工艺梳理、标准化管理和生产计划管理等场景。将生产过程可视化后，可以更直观地了解工序关系，也方便进行流程说明、员工培训和生产管理。
1. 化工与工业生产：梳理复杂生产工艺
化工、工业制造等生产场景通常包含多个加工和处理环节，可以通过生产工艺流程图展示原料、加工、处理和成品等流程。
例如，改性沥青生产涉及多个工艺环节，使用流程图可以更直观地呈现各步骤之间的关系。
推荐模板：

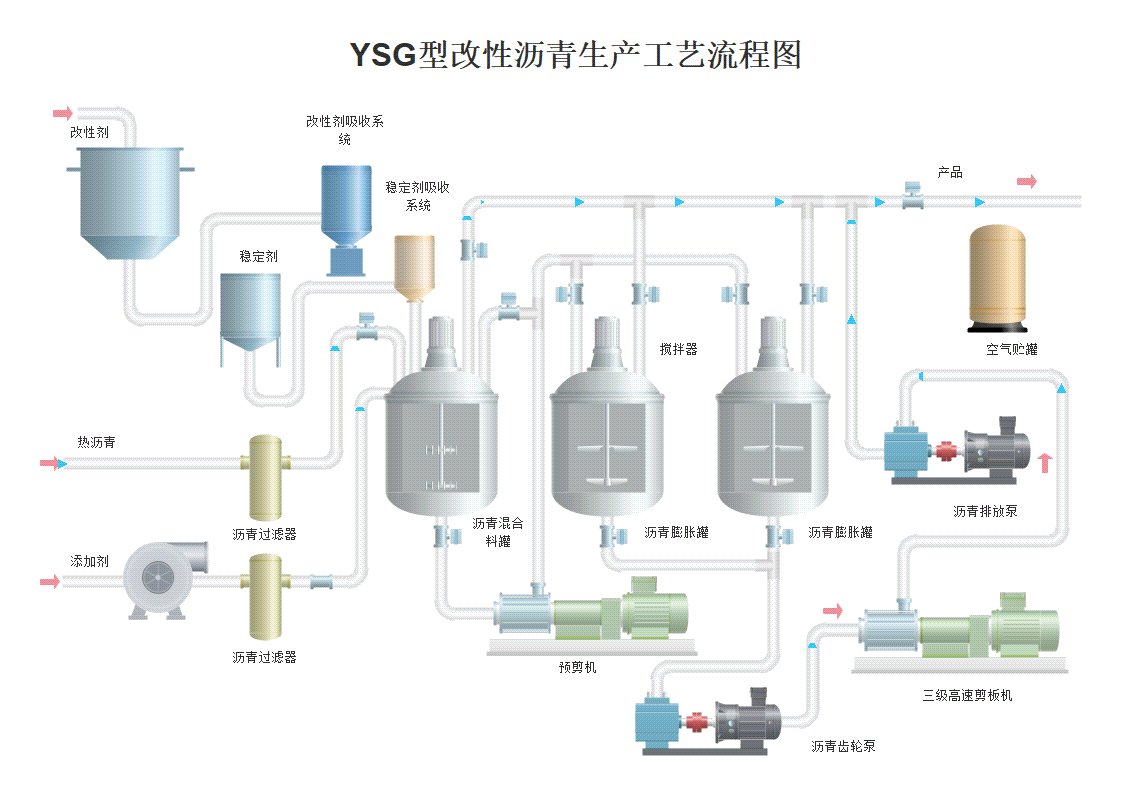

- YSG 型改性沥青生产工艺流程图：展示改性沥青生产过程中的原料及各道工序。
2. 水处理与膜过滤：展示完整处理工艺
水处理生产过程中往往涉及原水储存、输送、过滤、回流、产品水储存以及设备清洗等多个环节，适合使用流程图展示各设备之间的连接关系和水流方向。
推荐模板：

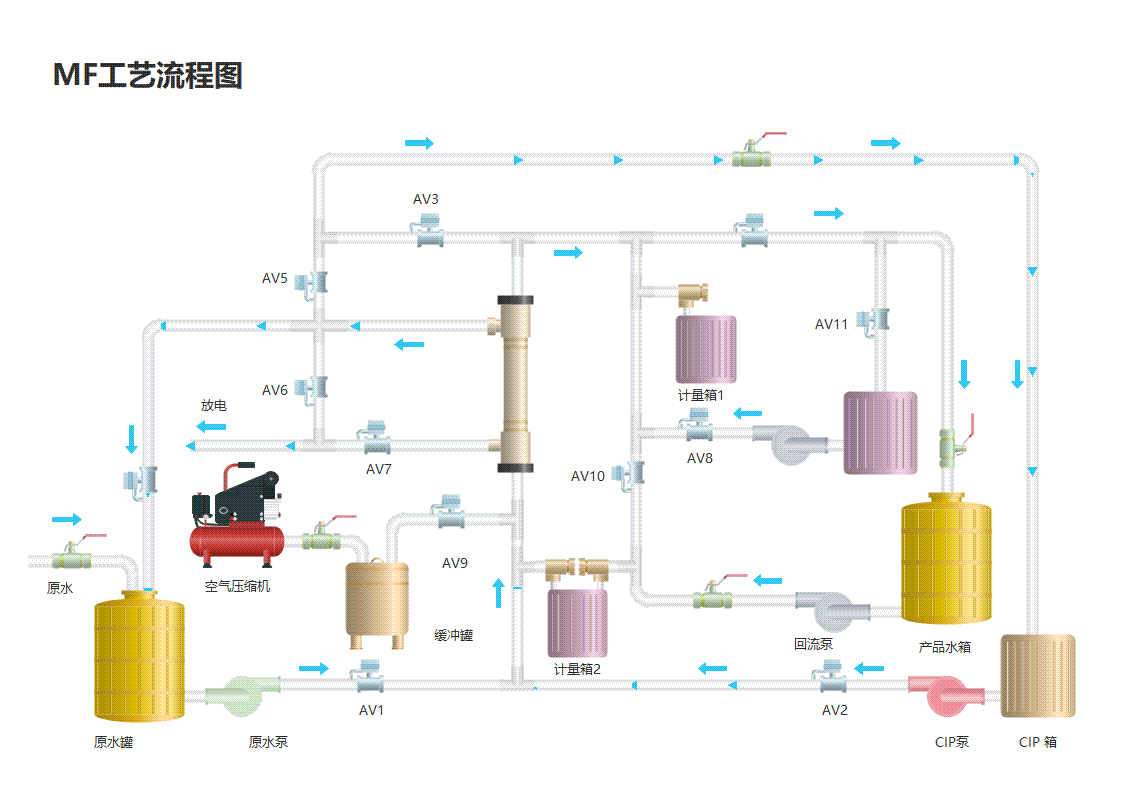

- MF 工艺流程图：展示原水、膜过滤、产品水、回流及 CIP 清洗等环节。

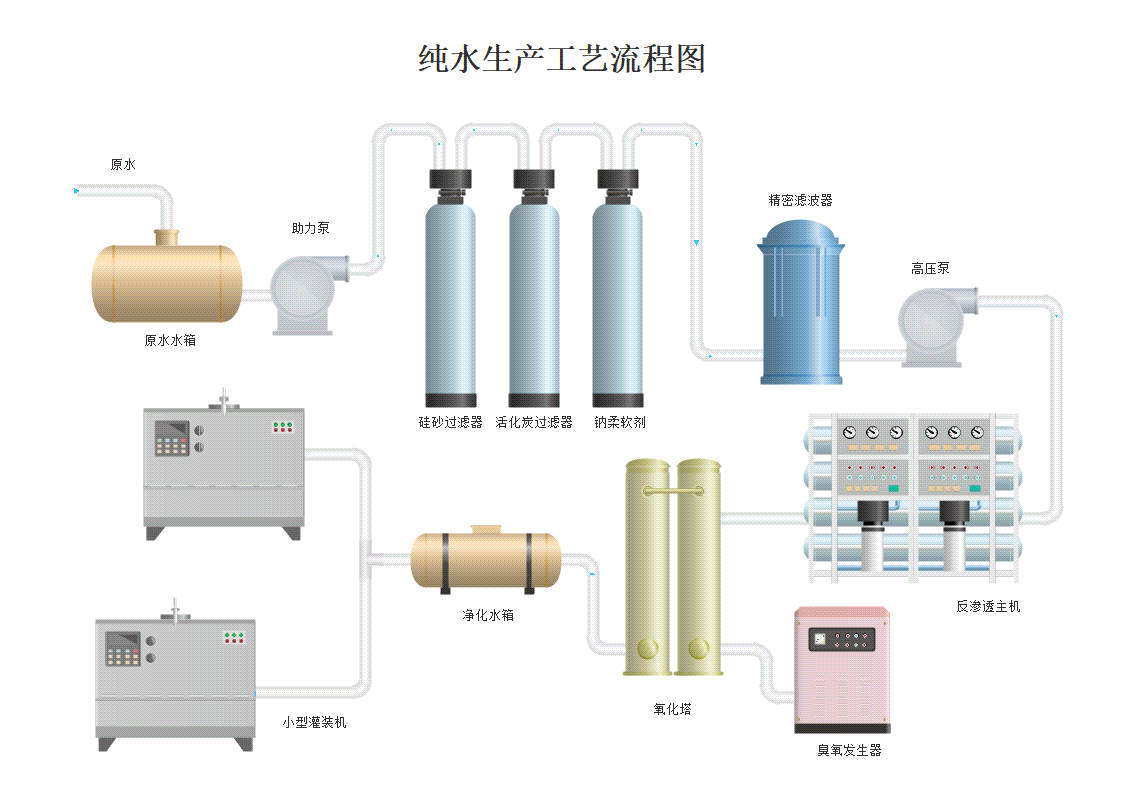

- 纯水生产工艺流程图：展示纯水生产过程中的处理与净化工艺。
3. 食品饮料生产：梳理标准化生产工序
食品和饮料生产通常具有比较明确的工艺步骤，从原料处理到加工、检验和包装，都可以通过流程图进行梳理。
推荐模板：

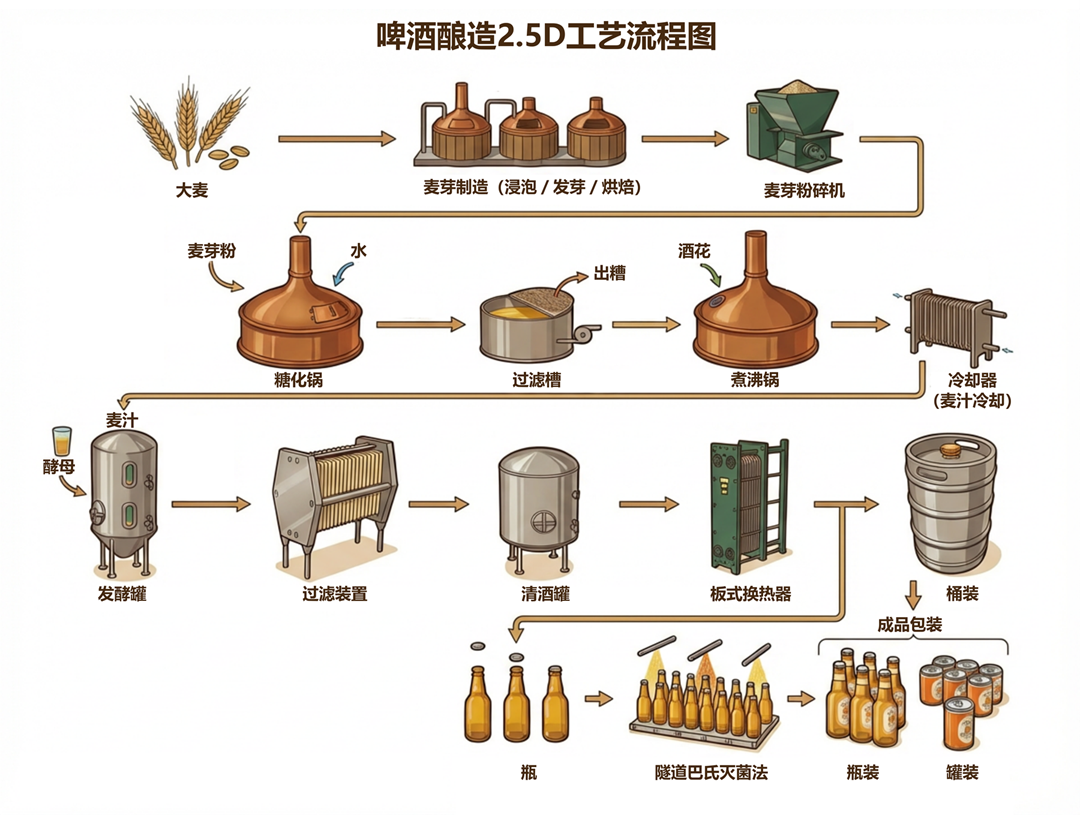

- 啤酒酿造工艺流程图：展示啤酒从原料处理、酿造到成品的生产过程。

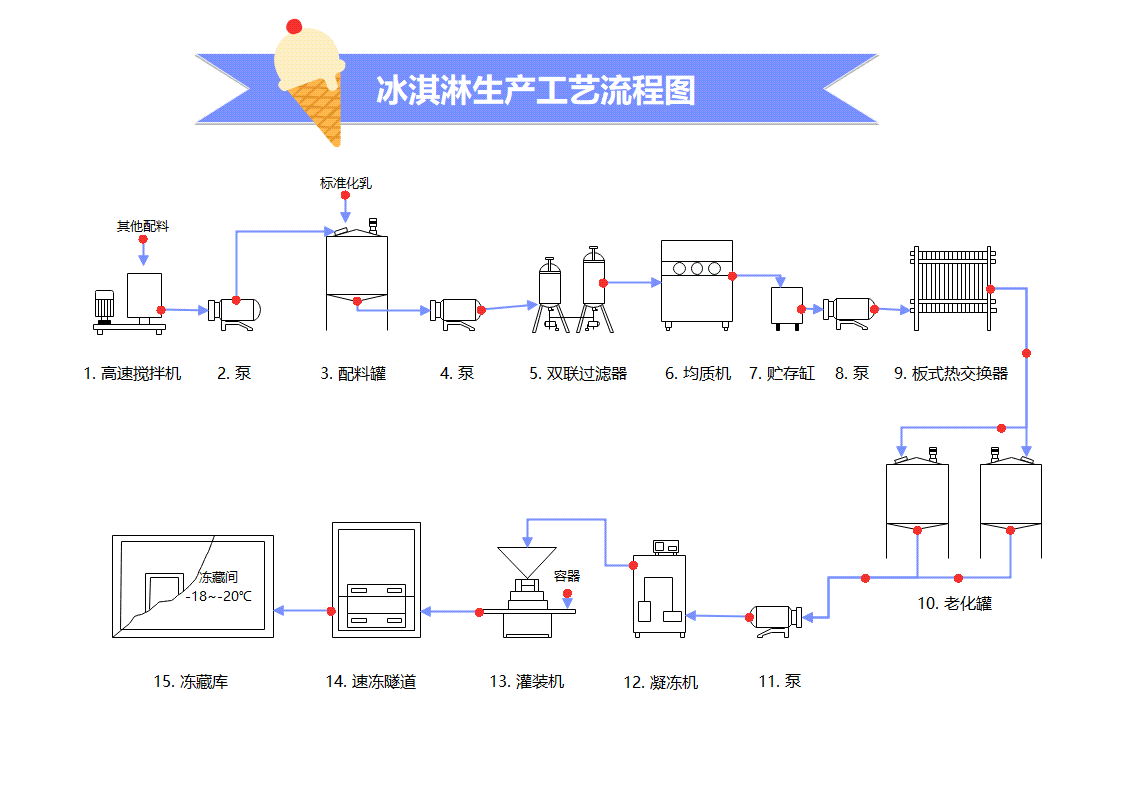

- 冰淇淋生产工艺流程图：展示冰淇淋生产中的原料处理、加工和包装等环节。
4. 生产管理：管理生产计划与调度任务
除了展示具体的生产工艺，生产流程图也可以用于生产管理。
生产计划及调度流程通常包括：
生产需求 → 制定计划 → 任务分配 → 生产调度 → 进度跟踪 → 完工反馈
通过流程图，可以将生产计划制定和生产任务调度的关系清晰呈现出来。
推荐模板：

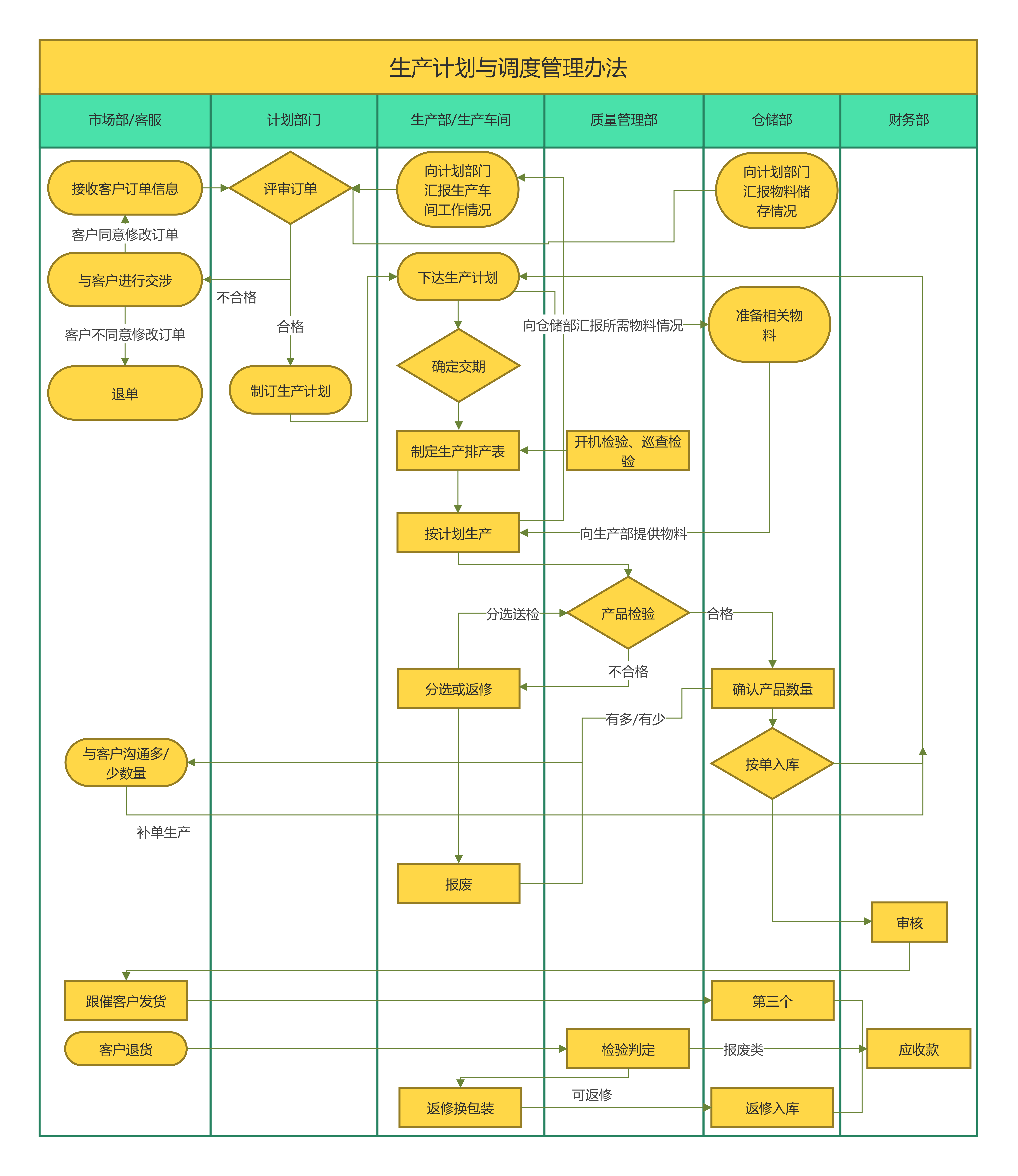

- 生产计划管理与调度流程图：展示生产计划制定、任务安排、生产调度和进度管理等环节。
三、用万兴图示制作生产流程图：模板与 AI 快速生成
如果不想从空白画布开始绘制，可以使用万兴图示快速整理和制作生产流程图。通过模板可以直接参考成熟的流程结构，也可以使用 AI 根据文字描述生成生产流程图。
1. 使用模板快速制作生产流程图
如果已经有比较明确的生产流程，可以直接寻找合适的模板，再根据实际工艺进行修改。
步驟 1 查找生产流程图模板

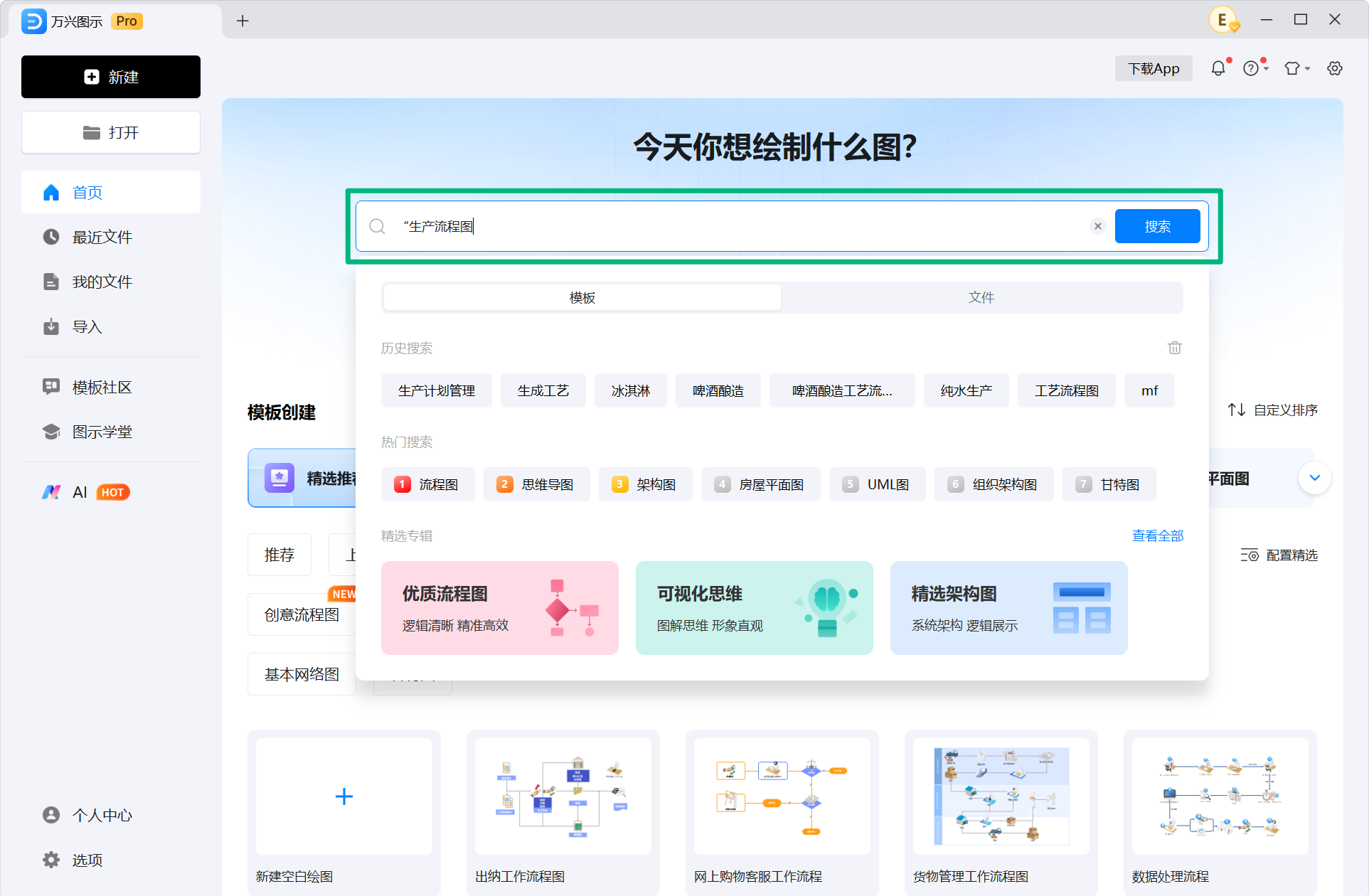

打开万兴图示后，可以在模板或相关图表内容中搜索“生产流程图”“生产工艺流程图”等关键词，查找适合的模板。
步驟 2 选择模板并进入编辑

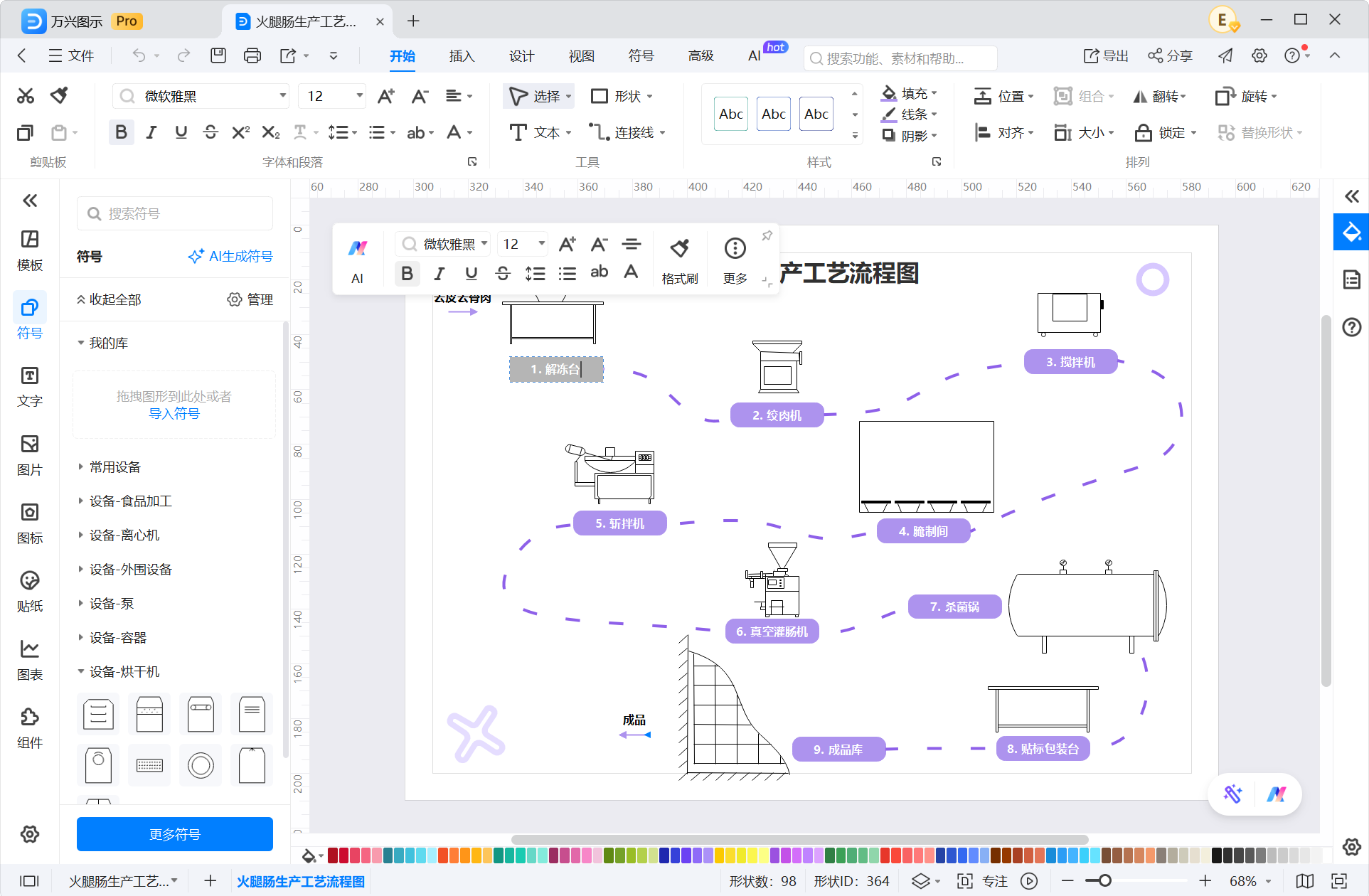

找到结构接近的模板后，可以进入编辑页面，根据实际生产流程修改内容。
同时可以调整节点数量、文字、连接关系和整体布局。
步驟 3 检查并完成

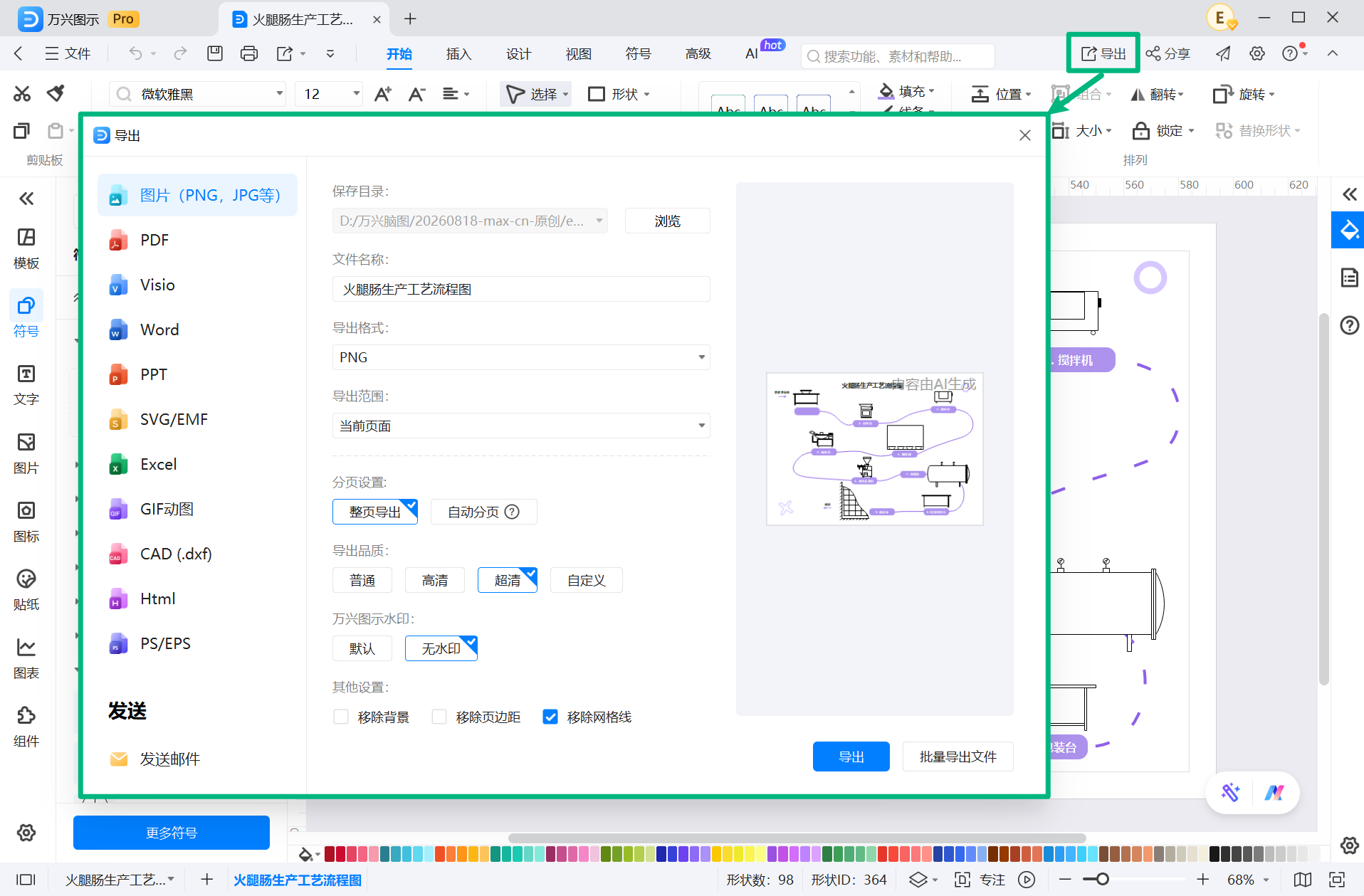

修改完成后，检查流程顺序和工艺内容，确认无误后即可保存或导出生产流程图。
这种方式比较适合已经有明确生产工艺，只需要快速完成可视化的情况。
2. 使用 AI 提示词生成生产流程图
如果只有一个生产主题，或者已经整理好具体的工艺步骤，还可以利用万兴图示 AI 辅助生成流程图。
步驟 1 打开 AI 功能

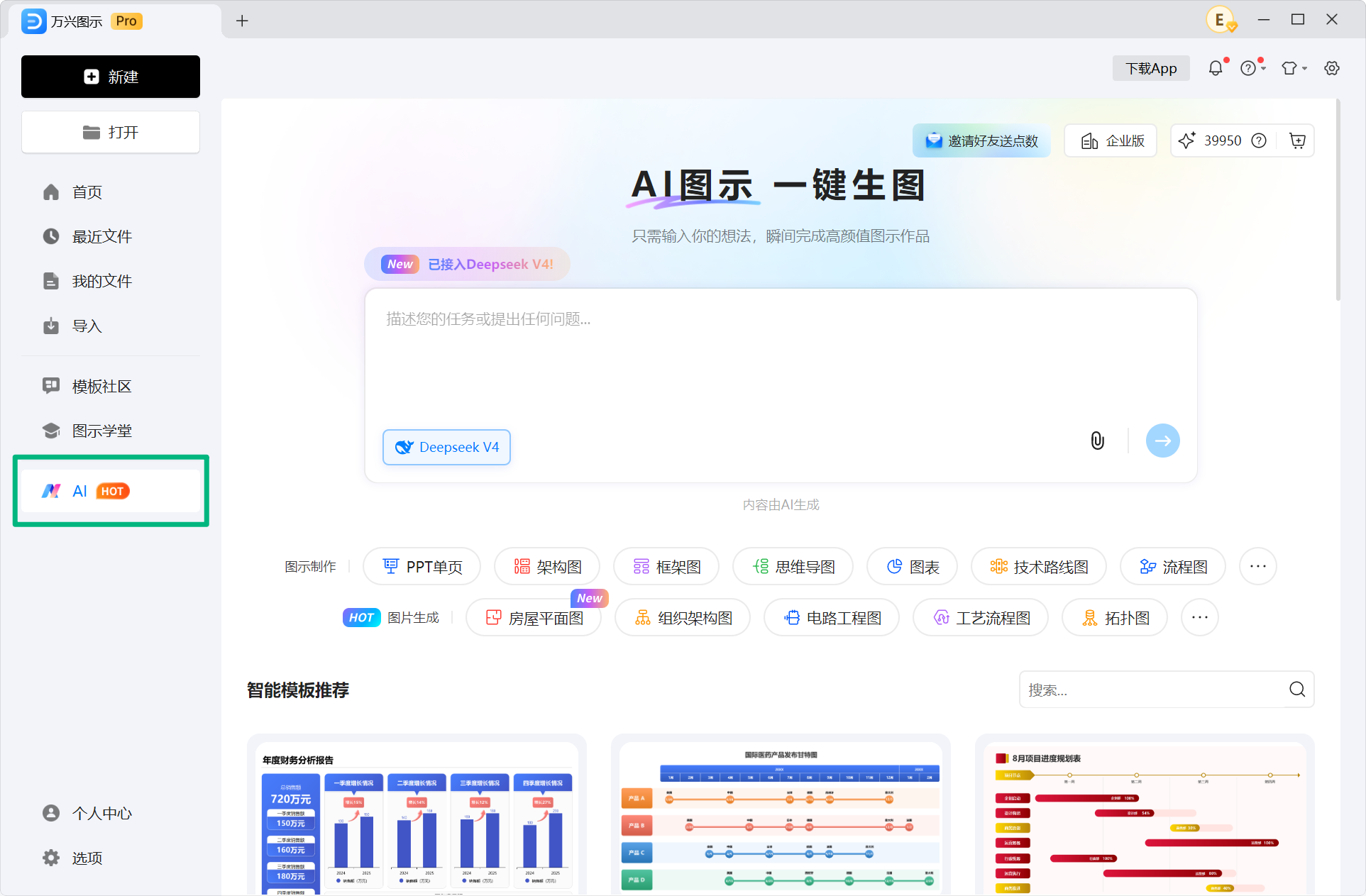

进入万兴图示后，在左侧侧边栏选择【AI】，进入 AI 功能界面。
步驟 2 输入生产流程提示词

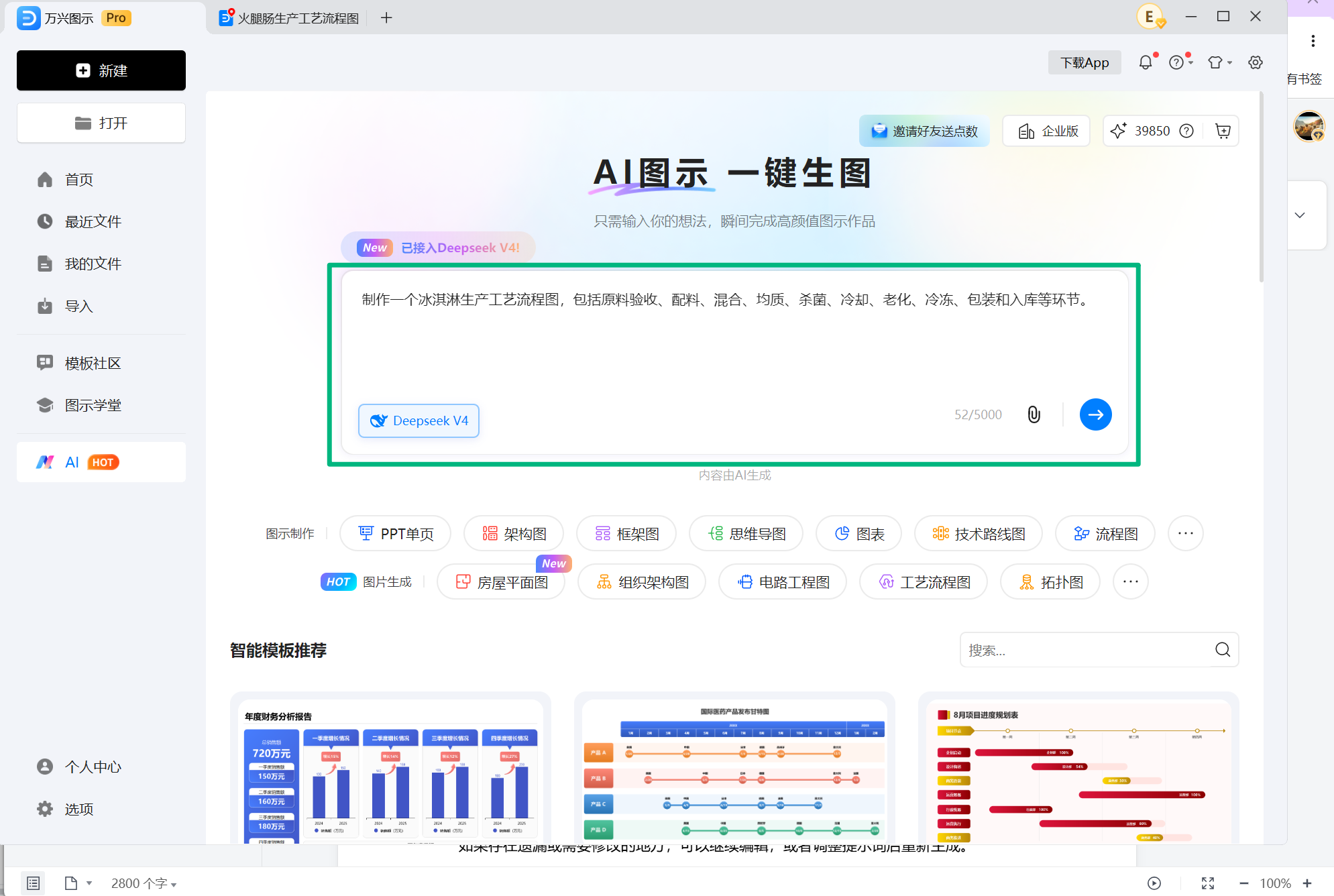

在输入框中填写需要制作的生产流程图内容。
如果只有一个大致主题，可以直接输入：
制作一个啤酒酿造生产工艺流程图。
如果已经有完整的生产流程，则可以进一步补充原料、工序和判断条件，例如：
制作一个冰淇淋生产工艺流程图，包括原料验收、配料、混合、均质、杀菌、冷却、老化、冷冻、包装和入库等环节。
相比只输入一个主题，提供更加完整的流程信息，可以帮助 AI 更准确地理解需求。
步驟 3 点击生成
输入提示词后，点击【生成】，等待 AI 根据描述生成生产流程图。
步驟 4 检查并调整生成结果

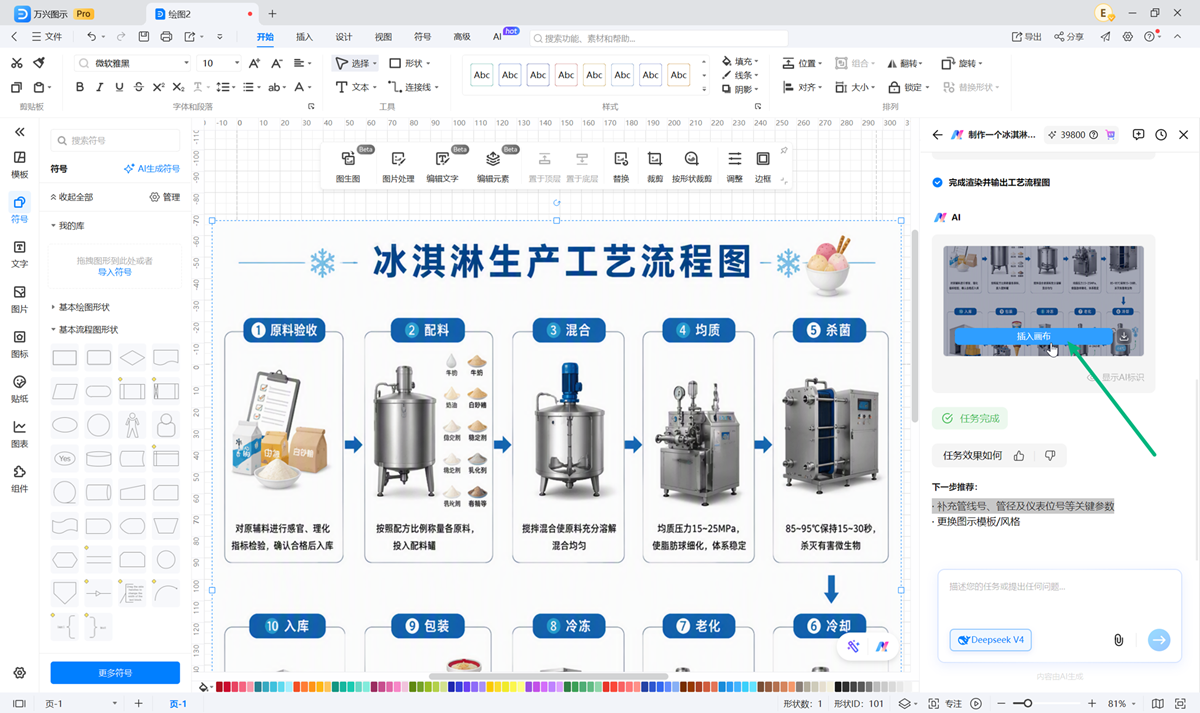

AI 生成完成后，插入画布，检查生产工序、流程顺序和节点内容是否符合实际。
如果存在遗漏或需要修改的地方，可以继续编辑，或者调整提示词后重新生成。
3. 使用智慧模板生成生产流程图
如果希望 AI 生成的流程图参考某种成熟的布局，还可以使用万兴图示 AI 中的【智慧模板】。
步驟 1 找到智慧模板

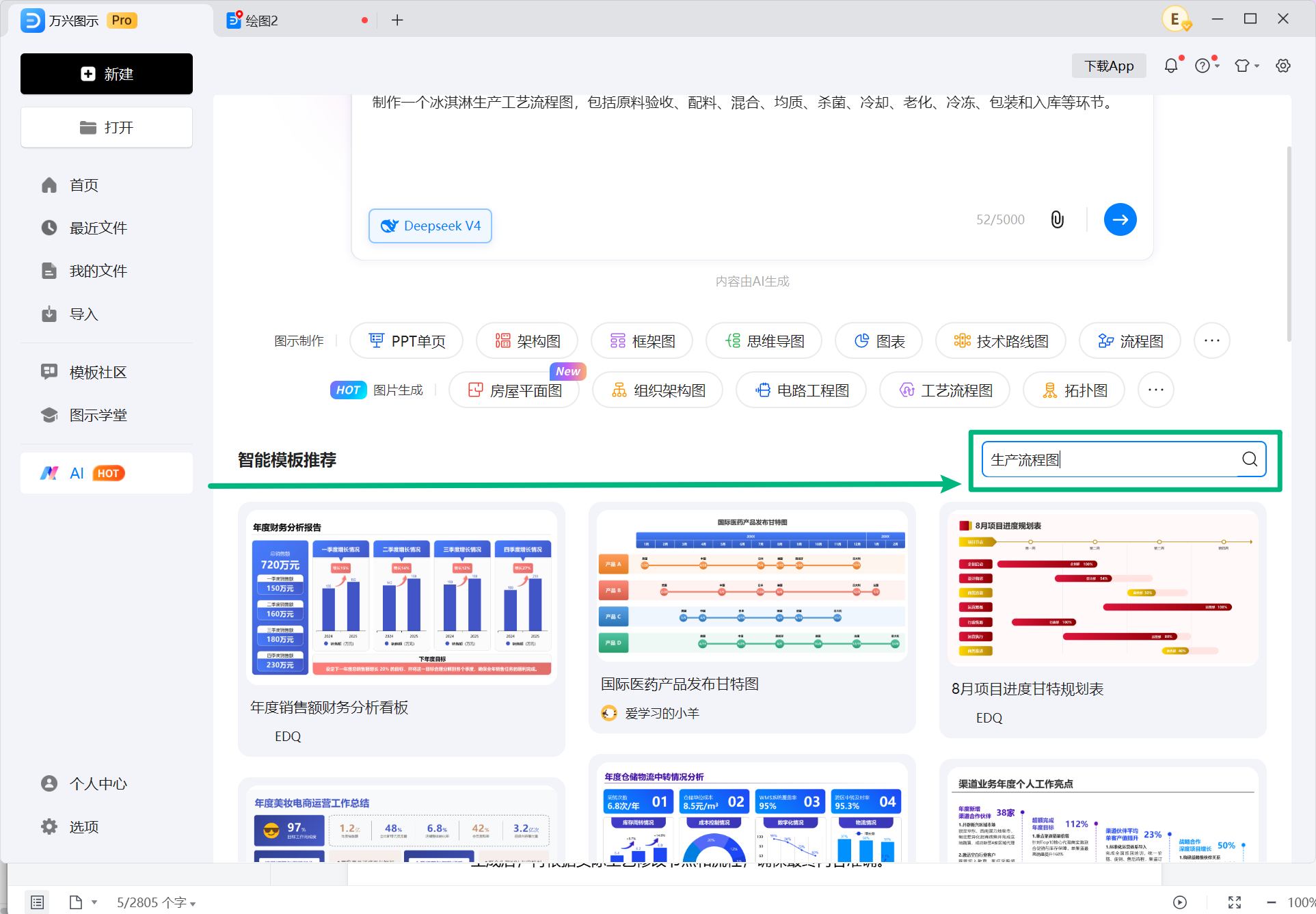

进入【AI】界面后向下滑动，找到【智慧模板】。
可以搜索：生产流程图 或 生产工艺流程图，根据需要查找相关模板。
步驟 2 选择参考模板

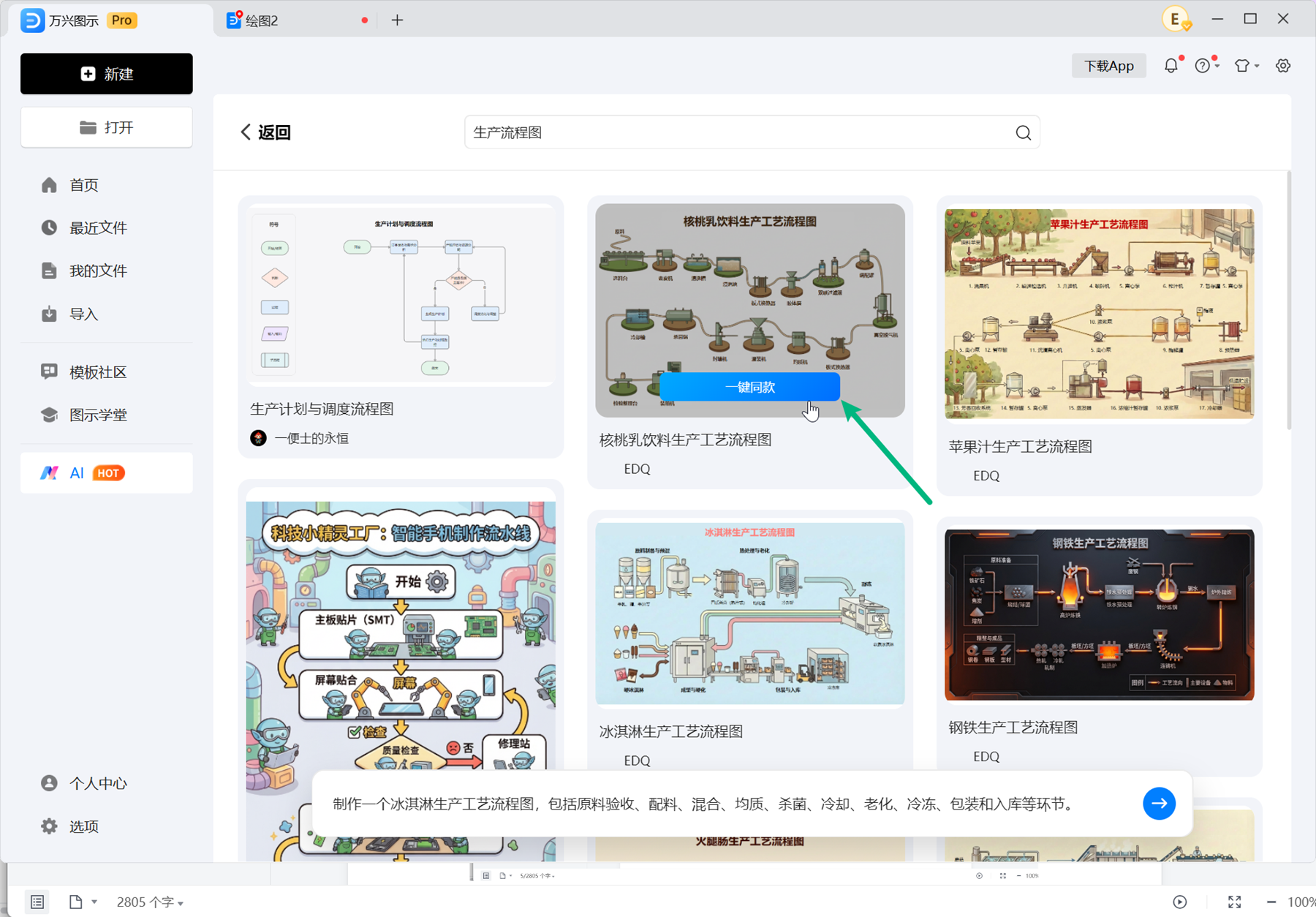

找到合适的模板后，可以点击缩略图展开查看。
如果模板的结构和版式符合需求，点击【一键同款】，将该模板作为 AI 生成时的参考。
步驟 3 输入生产需求

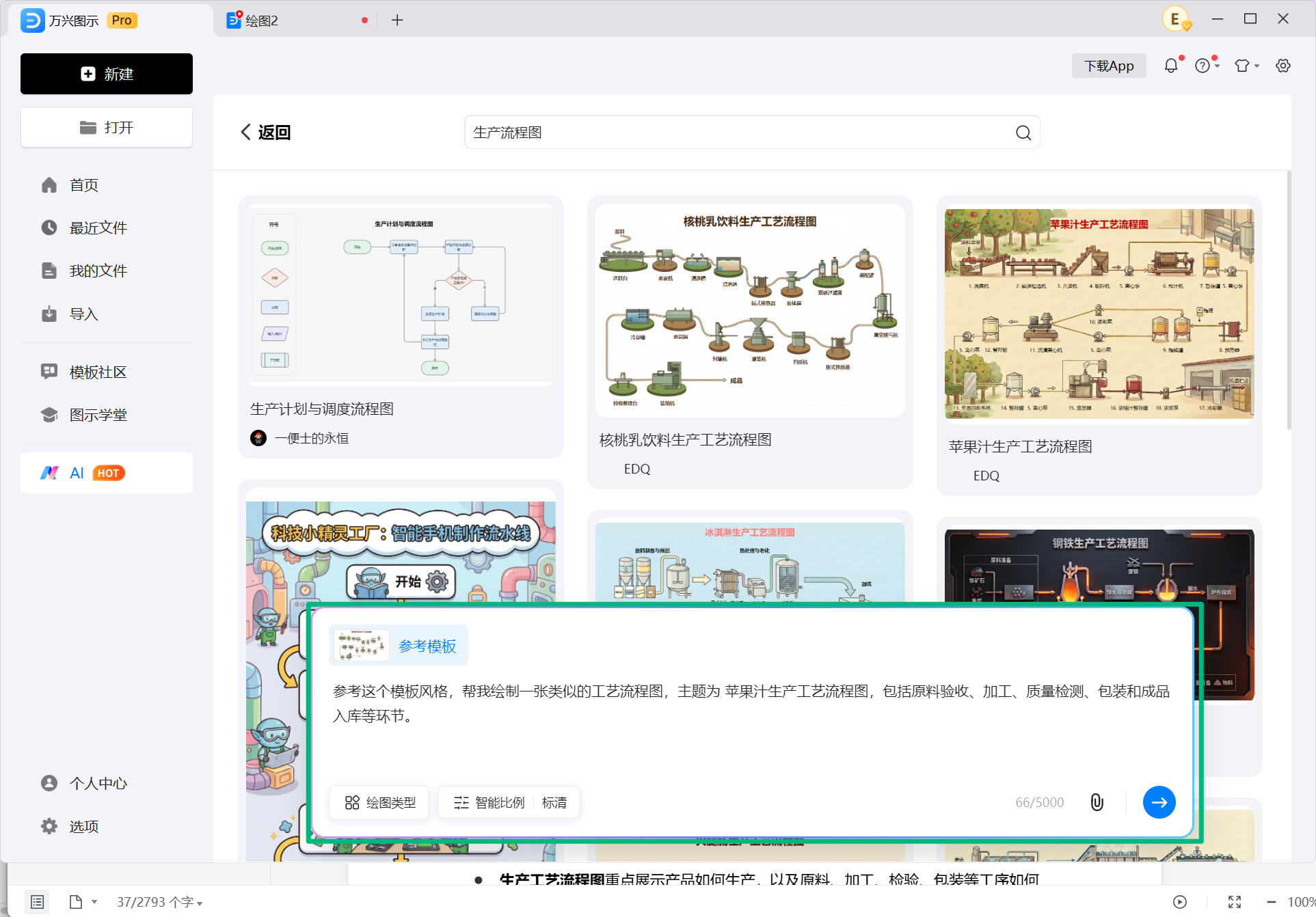

在参考模板的基础上，再输入具体的生产流程提示词。
例如：
苹果汁生产工艺流程图，包括原料验收、加工、质量检测、包装和成品入库等环节。
步驟 4 生成并调整
点击【→】，AI 会参考模板结构，并结合新的生产流程需求生成图表。
生成后，再根据实际工艺修改节点和流程，确保最终内容准确。
五、结语
生产流程图可以将复杂的生产过程转化为直观的可视化图表，既方便理解生产工序，也有助于梳理生产管理流程，其中：
- 生产工艺流程图重点展示产品如何生产，以及原料、加工、检验、包装等工序如何衔接。
- 生产计划及调度管理流程图重点展示生产任务如何制定、分配、调度和跟踪。
如果需要快速制作生产流程图，可以使用万兴图示，通过模板快速套用，也可以借助 AI 根据文字描述生成流程结构。对于复杂的生产工艺，还可以使用智慧模板作为参考，在提高绘图效率的同时，让生产流程更加清晰、直观。
