流程图制作并不只是把几个图形和箭头连接起来。面对一个具体的工作流程、业务流程或项目流程，首先需要明确“要表达什么”，再根据参与角色、流程复杂程度和信息类型选择合适的流程图，最后通过在线工具完成绘制、调整和分享。
如果不知道从哪里开始，可以按照“明确需求 → 选择类型 → 搭建流程 → 优化结构 → 分享导出”的步骤进行。下面以万兴图示为例，结合常见的办公和业务场景，介绍流程图在线制作的完整方法。
一、先确定流程图要表达什么
开始制作流程图之前，不建议直接打开画布添加图形。先把需要表达的流程梳理清楚，可以减少后续反复修改。
可以先回答三个问题：
- 这个流程解决什么问题？
- 流程中有哪些主要步骤？
- 每个步骤由谁负责？
例如，要制作一张“员工入职流程图”，可以先简单整理为：
提交入职资料 → HR 审核 → 部门确认 → 办理入职 → 完成培训
如果涉及多个部门，还可以进一步标记参与角色：
- 员工：提交资料、参加培训
- HR：审核资料、办理入职
- 用人部门：确认岗位、安排入职
这样在制作流程图时，就可以根据实际需求决定是使用普通流程图，还是使用能够区分不同角色的泳道图或其他类别。
二、选择合适的流程图类型
不同流程的表达方式并不一样。流程比较简单时，基础流程图就可以满足需求；如果涉及多个部门、系统或数据流转，则需要选择更适合的图表类型。
常见的流程图类型包括：
| 流程图类型 | 适合场景 | 主要特点 |
| 基础流程图 | 简单业务、操作步骤、工作流程 | 结构直观，适合大多数常规流程 |
| 跨职能流程图 | 多部门协作、岗位职责划分 | 可以清楚展示不同职能之间的流程关系 |
| 泳道图 | HR、财务、项目、审批等多人协作流程 | 按角色或部门划分流程 |
| BPMN 流程图 | 企业业务流程、流程管理 | 适合表达较规范的业务流程 |
| 数据流程图 | 系统、数据处理、信息流转 | 强调数据来源、处理过程和流向 |
| 工作流程图 | 日常办公、岗位操作、标准作业 | 突出具体工作步骤 |
| 业务流程图 | 销售、采购、服务、审批等 | 强调业务环节和决策关系 |

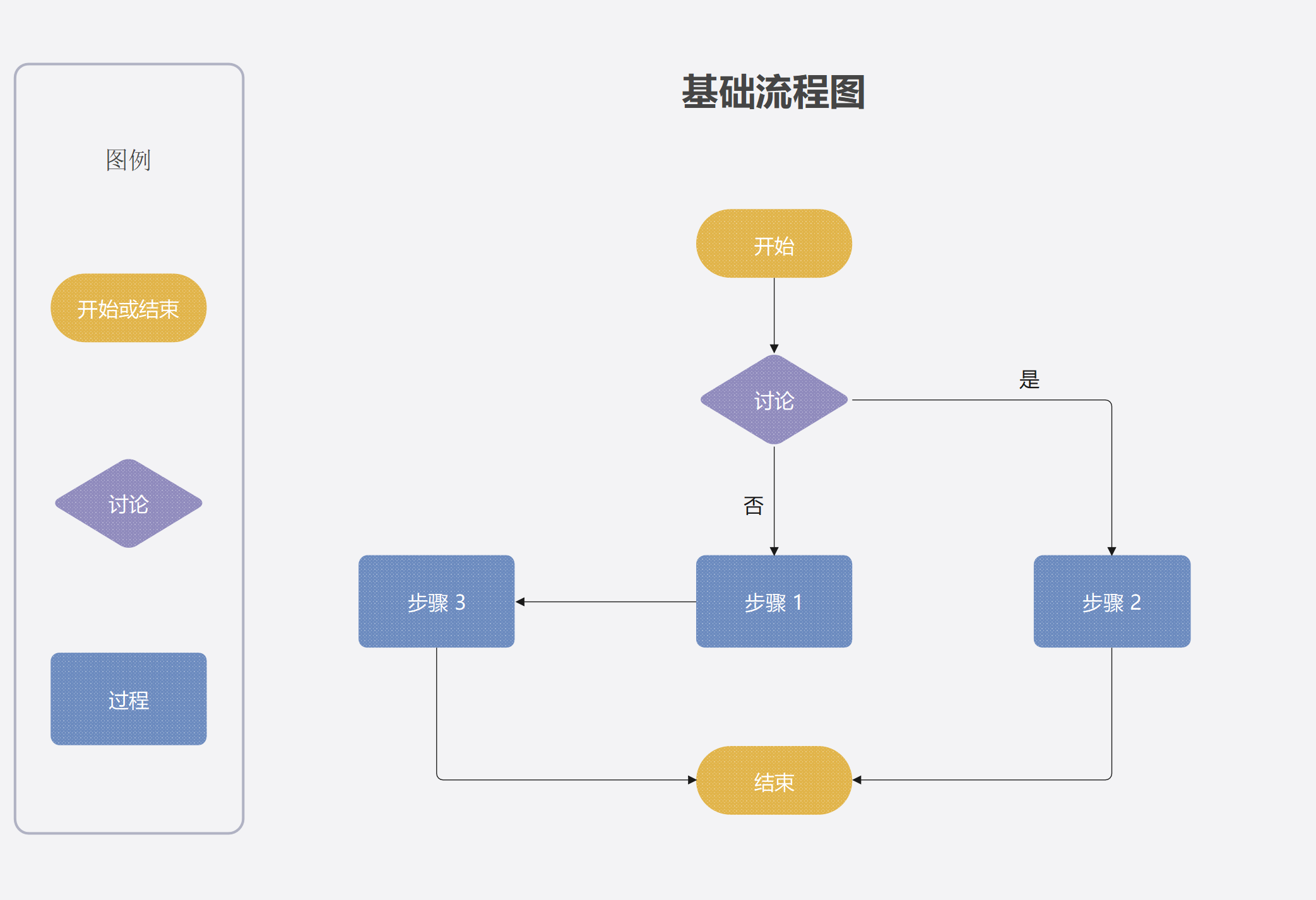

1. 流程简单：选择基础流程图
如果只是展示一个线性的操作过程，例如“文件申请流程”“报销流程”“新员工入职流程”，可以直接使用基础流程图。
通常采用：
开始 → 操作 → 判断 → 操作 → 结束

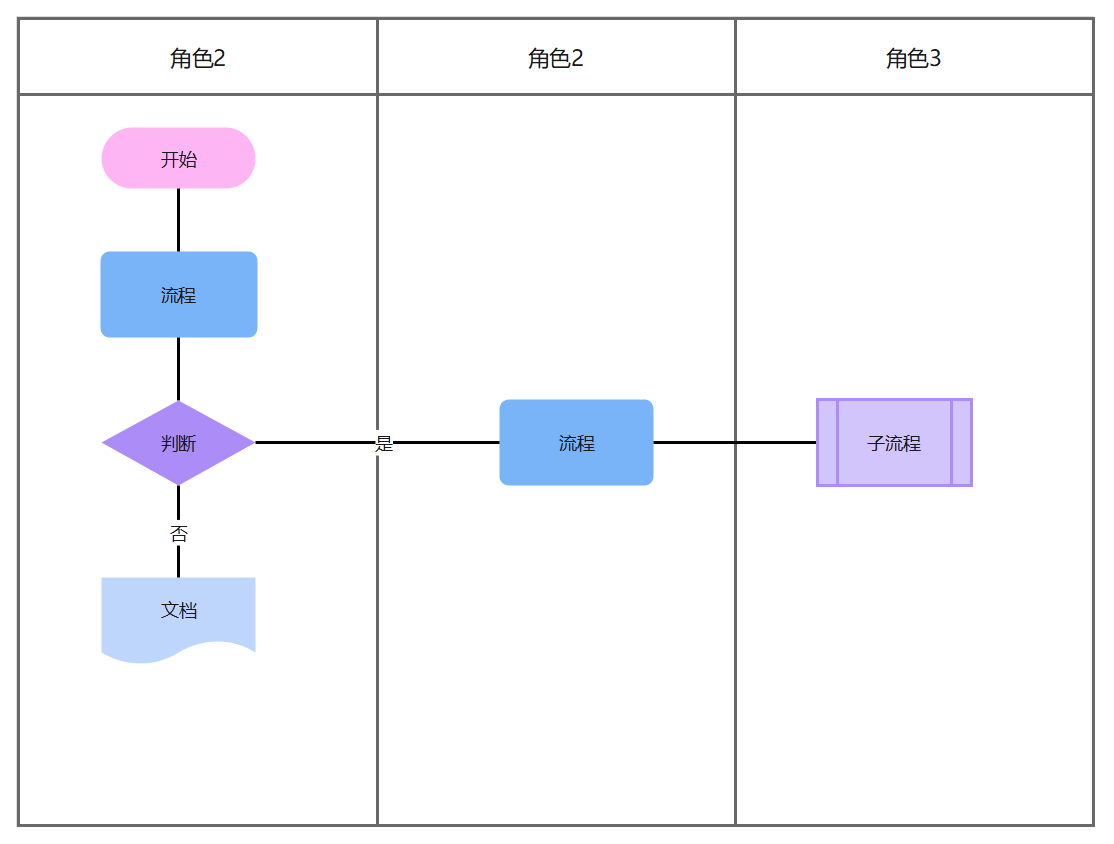

2. 涉及多个角色：选择泳道图或跨职能流程图
如果一个流程需要多个部门或岗位共同完成，就需要把“谁负责什么”表达清楚。
例如客户投诉处理流程可能涉及：
客户 → 客服 → 技术部门 → 管理人员
这种情况下，使用泳道图可以将不同角色划分到不同区域，让每个步骤对应到具体责任人。

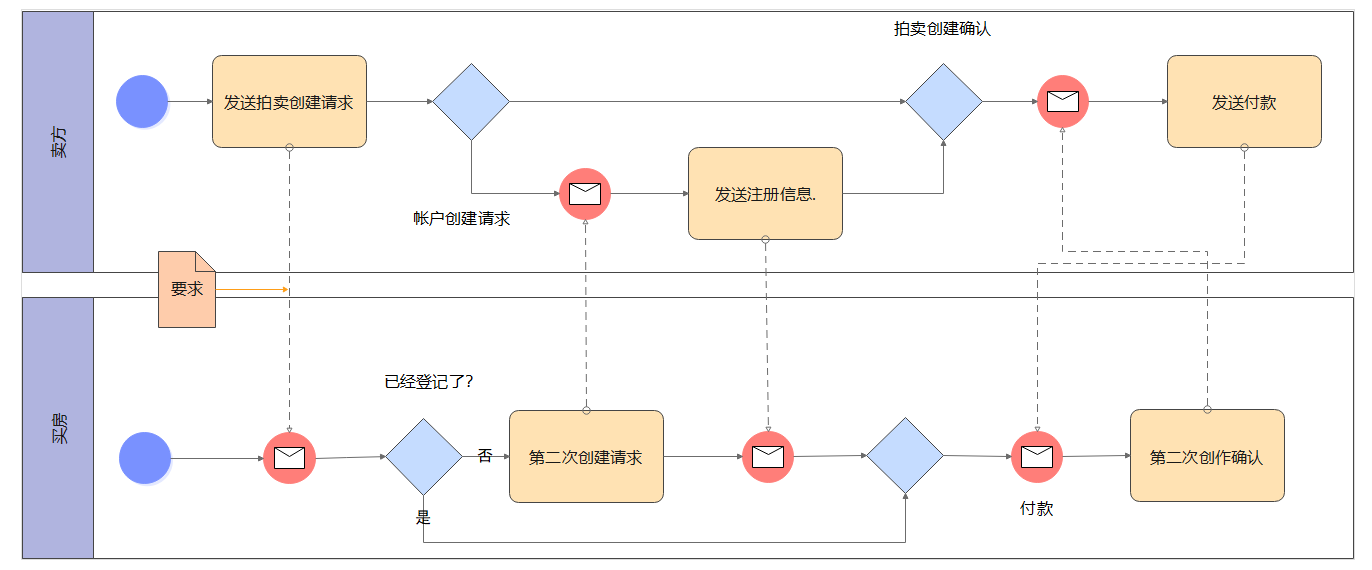

3. 企业业务流程：选择 BPMN
如果需要描述比较规范的企业业务流程，可以考虑 BPMN 流程图。
例如订单处理流程：
客户下单 → 系统确认 → 库存检查 → 支付 → 发货 → 订单完成
如果流程中存在多个事件、任务和判断节点，BPMN 可以提供更加规范的表达方式。

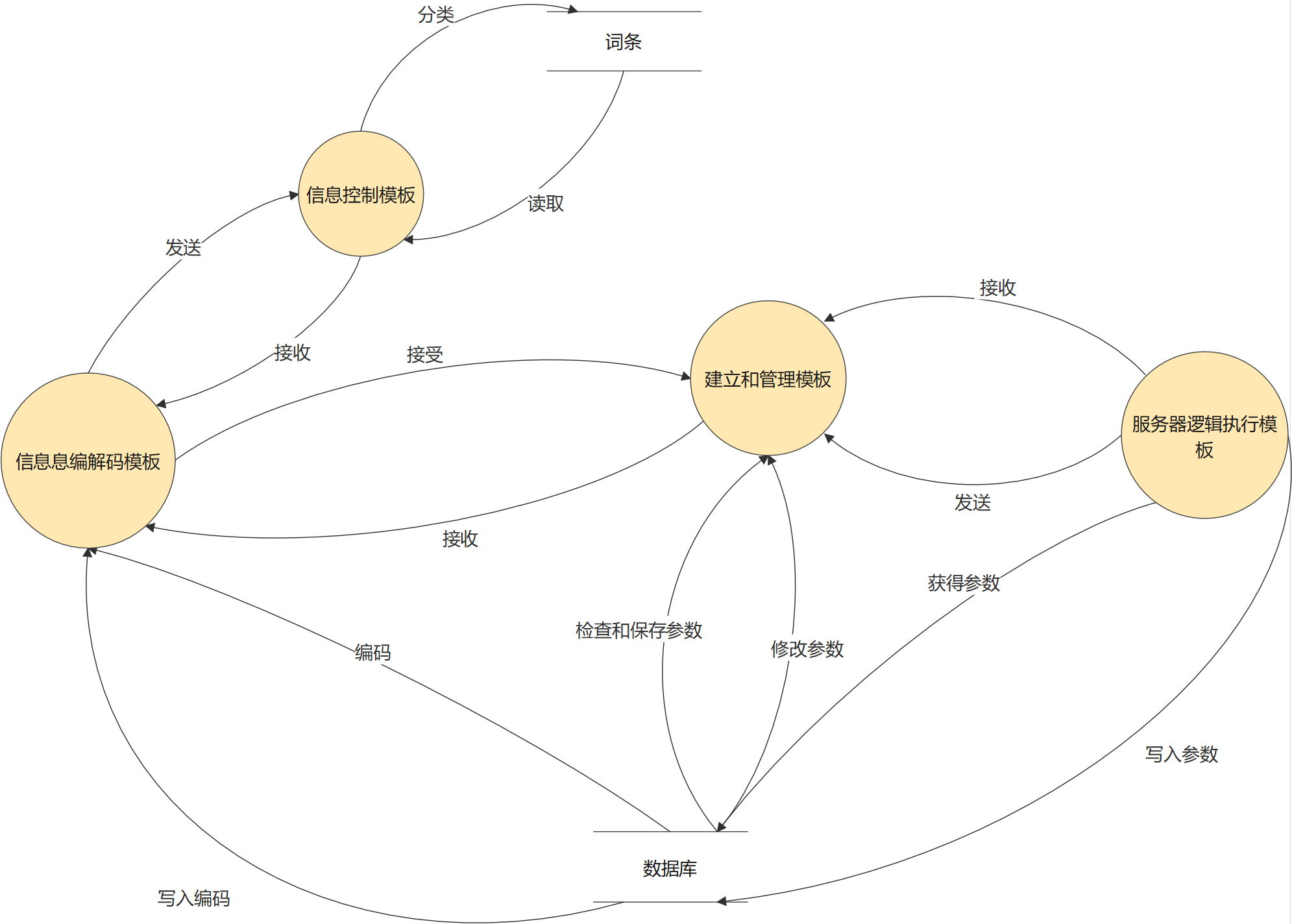

4. 强调数据流转：选择数据流程图
如果重点不是“谁完成了什么”，而是“数据从哪里来、经过什么处理、最终流向哪里”，则更适合使用数据流程图。
例如一个用户注册系统，可以表达：
用户提交信息 → 系统验证 → 数据处理 → 写入数据库 → 返回注册结果
这种场景在软件系统、信息管理和技术方案中比较常见。
三、在线搭建流程
确定流程内容和类型之后，就可以开始在线制作流程图。
以万兴图示为例，可以打开万兴图示在线版，根据实际需求选择模板、AI 或空白画布开始制作。

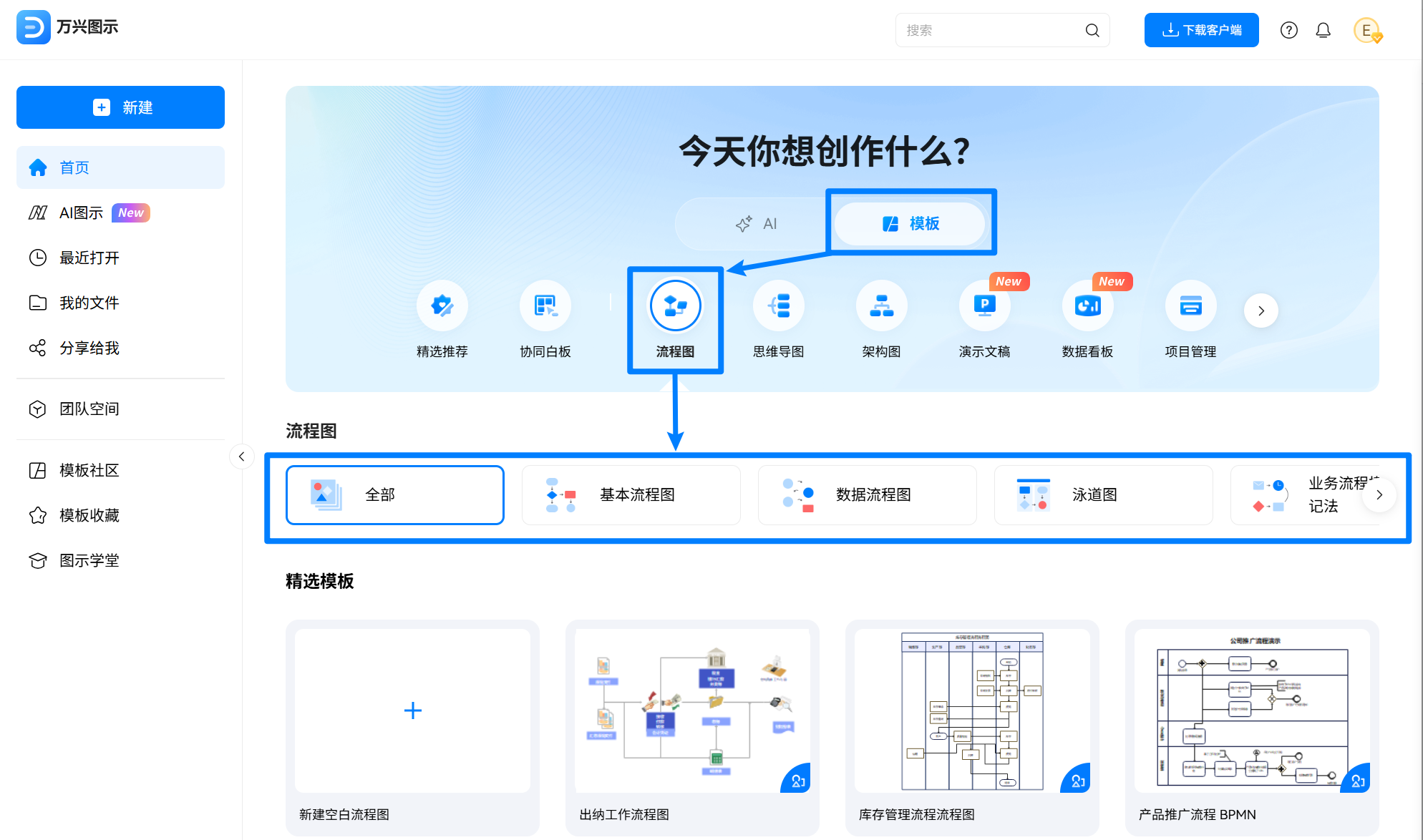

1. 使用模板快速搭建
如果制作的是比较常见的流程，可以直接搜索对应模板。
例如需要制作“员工入职流程”，可以在首页或模板社区查找流程图模板，然后将模板中的示例内容替换成自己的流程步骤。
模板的优势在于已经预设了基本结构，可以减少从零开始搭建的时间。
2. 使用 AI 根据需求生成
如果已经将流程整理成文字，也可以使用 AI 生成。
例如输入：
制作一个采购审批流程，包括采购申请、部门审批、财务审核、采购执行、到货验收和付款。
AI 可以根据文字需求生成基础流程结构，之后再根据实际业务进行修改。
对于比较复杂的流程，可以在提示词中进一步说明参与部门、流程节点、判断条件和最终结果，让生成的流程更贴合实际需求。

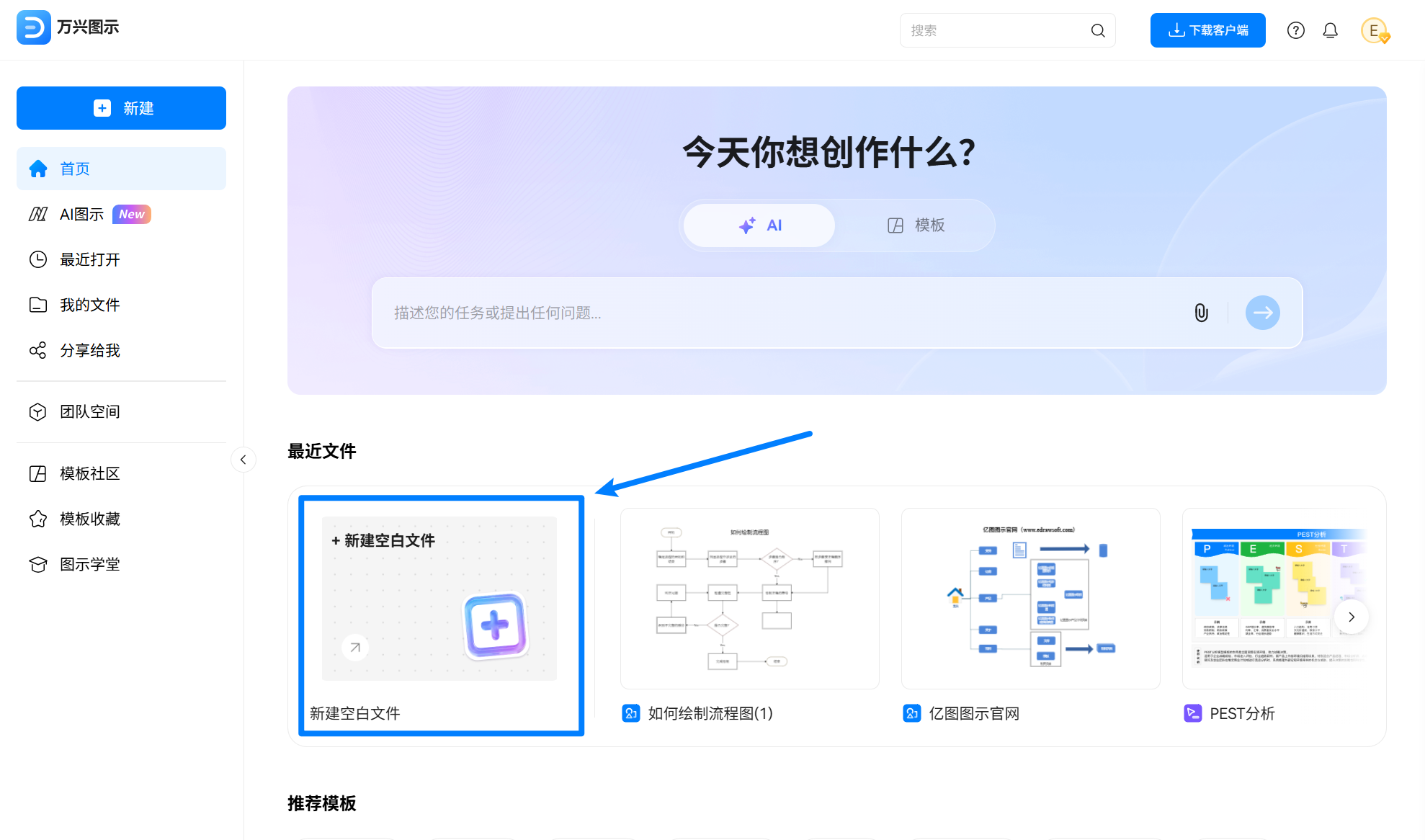

3. 从空白画布开始制作
如果流程结构比较特殊，也可以直接新建空白文件。
按照前面梳理好的流程，将每个主要步骤转换为流程节点，再使用连接线按照执行顺序连接起来。
制作时可以先完成内容结构，不要一开始就花太多时间调整颜色和字体。先保证流程完整、方向正确，再进行视觉优化。
四、优化流程图结构，让流程更容易理解
完成基础流程后，还需要检查流程图是否真正表达清楚。
一张流程图即使内容完整，如果节点排列混乱、连接线交叉过多，也会影响阅读。

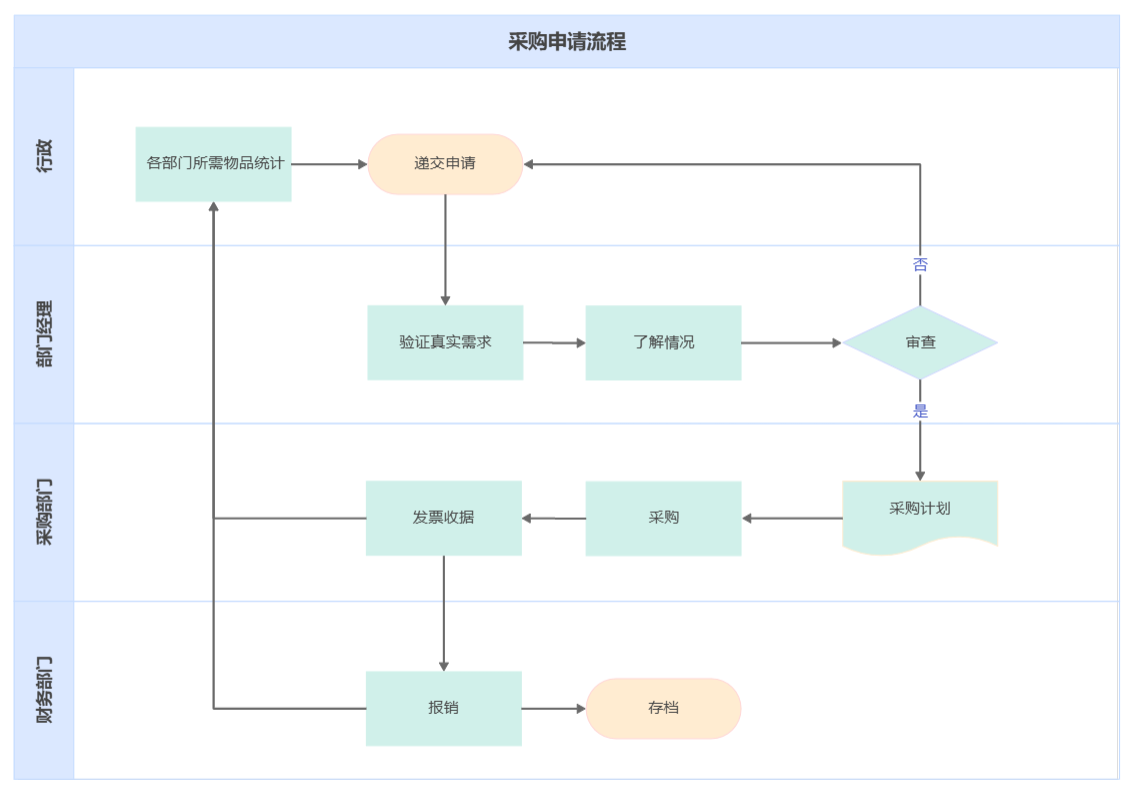

1. 保持统一的阅读方向
常见的流程方向包括：
- 从上到下
- 从左到右
一般情况下，一张流程图尽量保持统一方向，不要频繁改变阅读路径。
例如采购申请流程可以采用：
递交申请 → 验证真实需求 → 审查 → 采购计划 → 报销 → 存档
让查看者可以自然地按照流程方向阅读。
2. 减少不必要的连接线交叉
节点较多时，连接线很容易出现交叉。
可以通过调整节点位置、改变连接方向或重新排列流程节点来减少交叉，让流程关系更加清晰。
尤其是判断节点，建议明确标记不同结果，例如：
是否通过？ → 是 → 下一环节
否 → 返回修改
不要让多条连接线混在一起。

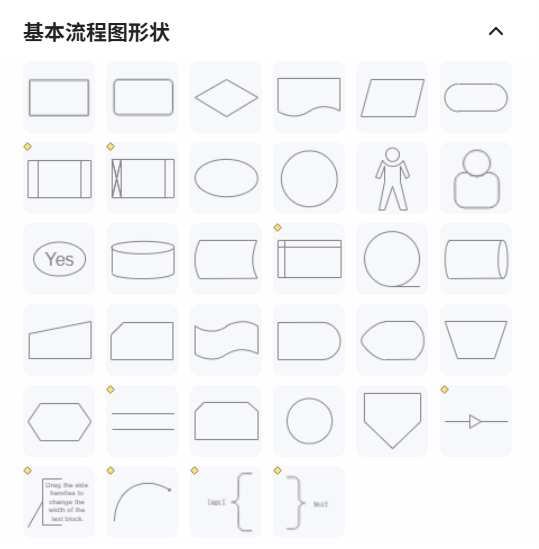

3. 区分不同类型的节点
可以使用不同的流程图形表达不同含义。
例如：
- 圆角矩形：开始/结束
- 矩形：处理步骤
- 菱形：判断条件
- 平行四边形：输入/输出
统一图形的使用规则后，即使流程比较复杂，查看者也能快速理解每个节点的含义。
4. 控制节点中的文字长度
流程图中的文字不宜写成大段说明。
例如，与其在节点中写：
HR 部门在收到员工提交的所有入职材料后，需要检查材料是否完整，并确认相关信息是否符合公司要求。
不如直接简化为：
HR 审核入职资料
如果需要补充详细说明，可以通过备注或其他说明区域呈现。
五、结语
流程图在线制作的关键并不是单纯掌握绘图工具，而是先把流程想清楚，再选择合适的表达方式。对于常见流程，可以直接套用模板；已经整理好文字需求时，可以借助 AI 快速搭建；而复杂或特殊流程，则可以从空白画布开始设计。
以万兴图示为例，可以将流程梳理、在线绘制、AI 生成、模板制作、编辑优化以及分享导出集中完成，让不同场景下的流程图制作更加高效。
